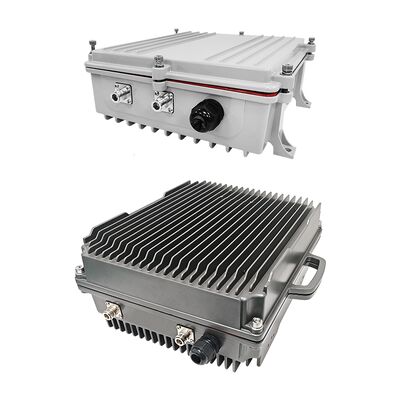

Đài phát thanh Mesh - Mạnh mẽ và Đáng tin cậy - Đài phát thanh ngoài trời Mimomesh

Xây dựng chùm tia / Đa dạng không gian / Phân phối không gian, đạt hơn hai lần phạm vi
Kháng nhiễu thông minh bằng cách chọn tần số thông minh, nhảy tần số thích nghi
Đài phát thanh cầm tay / ba lô 2Watt × 2 / 10Watt × 2 RF ra, 10/12 giờ hoặc hơn tuổi thọ pin, thiết kế tuyệt vời
Không khí / Xe Radio 2Watt × 2 / 10Watt × 2 RF Out, tối đa 20Watt × 2 RF Out
Phạm vi rộng, chọn hai băng tần, tự do chọn băng tần khác nhau,
Điều chỉnh với môi trường địa hình phức tạp và môi trường điện từ
Động lực để nói chuyện với tính trung thành cao (G.722)
Lượng truyền trên 180Mbps

Thế hệ mới nhất của MIMOmesh Broadband Mesh Radio
Hiệu suất:
1Mạng lưới lưới (tự hình thành, tự điều chỉnh, tự chữa lành), tốc độ cao
2Xây dựng đô thị không trực quan, khu vực truyền tải đa đường, kết nối hiệu quả
3- Di chuyển tốc độ cao của mặt đất, nước và không khí, kết nối hiệu quả
4. Nhiều cài đặt ăng ten, toàn hướng, định hướng tăng cường cao hoặc trộn
5.GPS/BD và hỗ trợ đa phát

Ưu điểm:
1- Tăng 4,5 lần phủ sóng ở các khu vực đông dân cư
2.Tăng phạm vi 2 lần trong môi trường giới hạn nhìn thấy
3Tăng tốc độ truyền dữ liệu 2-4 lần.
4- Tương tự phạm vi truyền thông và tốc độ truyền dữ liệu, giảm công suất truyền 2 lần

Ứng dụng quan trọng trong môi trường không có đường ngắm / Multipath Fading, truyền thông quan trọng về video / dữ liệu / giọng nói:
1Robot / Xe không người lái, trinh sát / giám sát / chống khủng bố / giám sát
2Không đối không & không đối đất & mặt đất đối đất, an toàn công cộng / hoạt động đặc biệt
3Mạng lưới đô thị, hỗ trợ khẩn cấp / tuần tra thông thường / quản lý giao thông
4Bên trong và bên ngoài tòa nhà, chữa cháy / cứu hộ và cứu trợ thiên tai / rừng / phòng không dân sự / động đất
5.TV phát sóng không dây âm thanh / video / phát trực tiếp
6- Truyền thông biển / truyền tốc độ cao ở phía đối diện của con tàu
7. Mạng không dây tầng thấp / tàu hạ cánh
8.Mine / đường hầm / tầng hầm kết nối

Tổng quát
Nền tảng SDR, hình sóng	9361+7Z030/7Z035 hoặc 7Z100, Mạng di động MANET+MIMO
Công nghệ MIMO	Mã hóa không gian-thời gian, Nhận đa dạng, TX / RX hình thành chùm tia, Multiplexing không gian
Nhận biết sự nhạy cảm	-103dBm@5MHz BW
Băng thông kênh	1.25/2.5/5/10/20MHz, 30/40MHz; 80MHz Carrier Aggregation (Antenna kép với hai tần số 40MHz + 40MHz cho máy thu) tùy chọn
Tỷ lệ dữ liệu	1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz + 40MHz của tổng hợp tàu sân bay) thích nghi, QoS
Chế độ điều chỉnh	TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM thích nghi ((Cài đặt cố định tùy chọn)

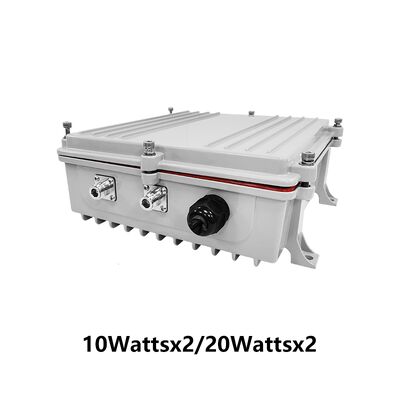

Năng lượng đầu ra RF (Hỗ trợ TPC, điều khiển công suất truyền, điều chỉnh 1dBm)	10W × 2 20W × 2 40W × 2
Single Hop Khoảng cách giao tiếp	100-300 KM (LOS), 1-30 KM (khu đô thị)
Chế độ	Phân phối không có trung tâm Điểm đến điểm / Điểm đến đa điểm / đa điểm đến đa điểm, Lớp 2 hoặc 3 của định tuyến động, Relay Multi-hop, Star / Line / Network / Hybrid
Tạm thời nhảy đơn	Trung bình 10mS ((20MHz BW)
Mã hóa	DES, AES128/256, SM4, SNOW3G/ZUC tùy chọn, mã hóa thẻ chip/TF tùy chỉnh hoặc máy mã hóa bên ngoài
Chế độ chống nhiễu	Lựa chọn kênh quét phổ theo cách thủ công/Lựa chọn tần số thông minh tăng cường băng tần đầy đủ ((sự nhận thức về phổ) /Full band adaptive frequency hopping FHSS/Roaming mode, Multi-level anti interference
Quản lý địa phương / từ xa	Tần số hoạt động, băng thông kênh, ID mạng, quyền năng truyền và các thiết lập tham số khác, quét phổ, hiển thị thời gian thực và ghi lại thống kê về cấu trúc mạng,Tỷ lệ tín hiệu-tầm ồn về cường độ trường liên kết, tải lên và tải xuống lưu lượng truy cập, khoảng cách nút, GPS/BD/GLONASS vị trí bản đồ điện tử, nhiệt độ/điện áp/ Ngăn chặn giám sát, nâng cấp phần mềm.
Các loại khác	Thời gian khởi động là dưới 28 giây, và thời gian truy cập / cập nhật / chuyển đổi mạng là dưới 1 giây Không có giới hạn về dung lượng người dùng của một hệ thống duy nhất (256 nút hoặc nhiều hơn) và số lượng hop trong mạng Mesh (Data 15+ hop, voice 10+ hop, video 8+ hop). Mất tốc độ truyền tổng cộng cho hơn ba bước nhảy là dưới 70%.hỗ trợ giao tiếp di động ở tốc độ trên 7200 km / h (6 Mach, 2000 mét/giây)
Dải(70M-6GHz / C-X-Ku trên có thể tùy chỉnh; tần số tương tự hoặc tần số khác nhau của TDD,2T2R ở băng tần đơn hoặc 1T2R ở băng tần kép)
BAND	Phạm vi tần số
VHF/UHF	360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz
Nhóm L	1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz
Phạm vi S	2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz
C Band	4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz
	(Lưu ý: RF sức mạnh, kích thước, trọng lượng là khác nhau)
MIIT	336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz
Môi trường
Nhiệt độ hoạt động	-40oC ~ +80oC
Mức độ bảo vệ	IP66,IP67/IP68 tùy chỉnh
Máy móc
Kích thước/trọng lượng	31.6x29.2x11.0cm/4.35kg (màu trắng) 35.5x35.1x15.0cm/10.9kg (Iron Gray)

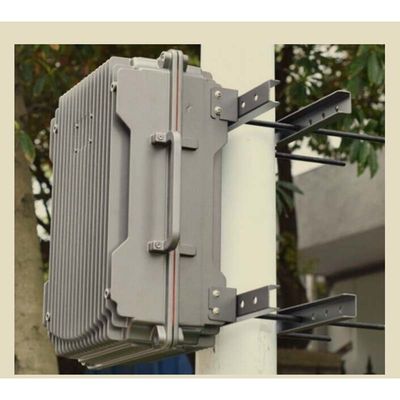

Cài đặt / Màu sắc	4 lỗ gắn / Đen, màu xám sắt, màu xanh quân đội tùy chọn
Sức mạnh
Điện áp cung cấp	18-24VDC (10W × 2) 18-36VDC (20Watt × 2 / 40Watt × 2)
Tiêu thụ năng lượng	Hoạt động 3-6A/Standby 0,7-0,9A@24V (10Watt×2) Hoạt động 6-7A/Standby 0,7-0,9A@24V (20Watt × 2 / 40Watt × 2)
Chọn năng lượng	Cáp chính
Giao diện
Giao diện cơ bản	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input
Bấm để nói chuyện / giao diện phụ trợ	MIC,SP,PTT,GND,RS485/422,USB2.0OTG
Mở rộng mạng	Đường tuyến mạng công cộng / 4G LTE, tích hợp WB-NB, Sợi, vệ tinh
Video mở rộng	HDMI/SDI/CVBS chậm, 4K/2K/1080P/720P/D1
Chỉ số trạng thái liên kết	Đỏ ổn định - Mạng không được kết nối Nhấp nháy màu đỏ - Bắt đầu/không kết nối với mạng Xanh ổn định - Mạng được kết nối Nhấp nháy màu xanh lá cây - Voice PTT là xuống
RSSI Link Indicator	Xanh ổn định - Chất lượng liên kết là tuyệt vời Màu xanh ổn định - Chất lượng liên kết là tốt Màu vàng ổn định - Chất lượng liên kết trung bình Màu tím ổn định - Chất lượng liên kết hơi tệ hơn Màu đỏ ổn định - Chất lượng liên kết kém hoặc liên kết bị ngắt
Giao diện quản lý Giao diện điều khiển	Quản lý mạng dựa trên web/GUI, giao diện phát triển phụ API/SNMP
