Thông tin chi tiết sản phẩm:
|
| Loại: | Lên không khí | ||
|---|---|---|---|
| Làm nổi bật: | DDL Máy phát thanh lưới cầm tay,Đài phát thanh lưới OEM,DDL Thiết bị liên lạc lưới cầm tay |
||
Liên kết dữ liệu kỹ thuật số không dây DDL DDL mới là sản phẩm truyền tải dữ liệu và video đường dài chi phí thấp với kích thước nhỏ, trọng lượng nhẹ, 2x2 MIMO, các chức năng hoàn chỉnh và các dải tần số phong phú. Sê-ri DDL dựa trên phần mềm SDR được xác định là nền tảng radio với 2x2 MIMO, nó áp dụng chùm tia, kết hợp tỷ lệ tối đa (MRC), thuật toán khả năng tối đa (ML), kiểm tra chẵn lẻ mật độ thấp (LDPC) mã hóa, lựa chọn tần số tần số tự động.
DDL Series Data Link Radio cung cấp khoảng cách cực dài, độ trễ thấp, truyền tải mạng đa kênh hai kênh và truyền tải tích hợp không dây tích hợp. Công nghệ dạng sóng lớp vật lý được điều chế mã hàng đầu thế giới và thiết kế mã hóa an toàn và chống nhiễu linh hoạt cho trường không người lái được áp dụng cho các liên kết dữ liệu từ xa đáng tin cậy cho UAV, máy bay trực thăng, robot, tàu không người lái, xe không người lái và phương tiện đặc biệt.
Hệ thống ứng dụng chủ yếu bao gồm đài phát thanh trên không với máy ảnh trên không và đài phát thanh mặt đất với máy tính mặt đất, cũng như các phụ kiện cần thiết (bao gồm cung cấp điện, hệ thống thức ăn ăng -ten, đường kết nối và đầu nối, v.v.).
Hệ thống có thể đồng thời truyền ba video IP/HDMI/SDI/CVBS HD và nhiều dữ liệu trong suốt hai chiều (như điều khiển chuyến bay/POD, BEIDOU/GPS, giọng nói, v.v.). Mã hóa AES đảm bảo bảo mật truyền.
Radio Sức mạnh truyền của đài có thể đạt tới 40W, cung cấp một liên kết giao tiếp ổn định và đáng tin cậy.
Đặc trưng:
1. 400m/600m/800m/900m/1,4g/2.3g/2.4g/5,8GHz, công suất truyền có thể thay đổi, hỗ trợ hộp số di động tốc độ cao của NLOS, khoảng cách truyền mở hơn 50 km.
2. Dòng dữ liệu 70Mbps, kỹ thuật phân bổ bit động thích ứng. Hỗ trợ video 4K, đa cách 1080p hoặc 720p HD.
3. 3 Cổng nối tiếp và 2 giao diện video chạy cùng một lúc, bộ điều khiển chuyến bay, giọng nói, GPS và dữ liệu khác có thể truyền bằng video.
4. Hỗ trợ PTOP, PTOMP, Kỹ thuật MPTOMP, không có Master/Slave.Support Vlan.
5. Giao diện chẩn đoán cục bộ, Telnet, Quản lý mạng. Cập nhật phần mềm không dây cục bộ và từ xa thông qua FTP.
6. Tiêu thụ điện năng thấp. Khối lượng nhỏ, cấu trúc nhẹ, xây dựng cơ thể cho UAV.
Thông số kỹ thuật
| Tổng quan | ||
| Nền tảng SDR, dạng sóng | 9363 hoặc 9361+7Z020, Mạng di động Manet | |
| Công nghệ Mimo | Mã hóa không gian thời gian, nhận được sự đa dạng, TX /RX Beamforming | |
| Nhận được sự nhạy cảm | -103dbm@5MHz BW | |
| Băng thông kênh | 1,25/2.5/5/10/20MHz băng thông rộng, cài đặt băng hẹp 250K/500K/1MHz | |
| Tốc độ dữ liệu | Băng thông rộng 1-70Mbps (20MHz BW), băng thông hẹp 50-1000kbp | |
| Chế độ điều chế | TD-COFDM, BPSK/QPSK/16QAM/64QAM thích nghi (Cài đặt cố định Tùy chọn) | |
| Công suất đầu ra RF (Hỗ trợ TPC, điều khiển công suất truyền) |
2Watts x2 (cầm tay/ radio) 10Watts X2 (Đài phát thanh ba lô) 20Watts x2(Backpack Radio) |
|
| Nhảy độc thân Khoảng cách giao tiếp |
100-300 km (LOS), 1-30 km (khu vực đô thị) | |
| Phương thức giao tiếp | Các giao tiếp điểm-điểm, điểm đến nhiều và nhiều kết nối với kết nối chéo, hỗ trợ mạng lưới quy mô nhỏ (trong 8 nút) với định tuyến động và rơle đa hop | |
| Chậm trễ hop | Trung bình 10ms (20 MHz BW) | |
| Mã hóa | DES, AES128/256, Snow3g/ZUC Tùy chọn, Máy mã hóa thẻ chip/TF tùy chỉnh hoặc máy mã hóa bên ngoài | |
| Chế độ chống gây nhiễu | Lựa chọn kênh quét quang phổ thủ công, chọn toàn bộ tần số thông minh (nhận thức phổ | |
| Quản lý địa phương/từ xa | Tần số vận hành, băng thông kênh, ID mạng, công suất truyền và các cài đặt tham số khác, quét phổ, hiển thị thời gian thực và hồ sơ thống kê về cấu trúc liên kết mạng, tỷ lệ tín hiệu-nhiễu của trường liên kết, tải lên và tải xuống lưu lượng truy cập, khoảng cách nút, bản đồ điện tử GPS/BEIDOU, giám sát nhiệt độ/điện áp/điện áp. Tùy chọn im lặng và thức dậy từ xa | |
| Người khác | Thời gian khởi động dưới 28 giây và thời gian truy cập/cập nhật/chuyển đổi mạng là ít hơn 1 giây. Kích thước mạng nhỏ hơn 8 nút. Theo dõi sóng mang tự động, thích ứng với sự thay đổi tần số Doppler của độ lệch tần số ± 6kHz, hỗ trợ giao tiếp di động với tốc độ trên 7200 km mỗi giờ (Mach 6, 2000 mét mỗi giây). |
|
| Ban nhạc. | ||
| BAN NHẠC | Phạm vi tần số | |
| Vhf/uhf | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L Band | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| Ban nhạc s | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3,6/3.6-3,8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3,6*GHz | |
| Ban nhạc c | 4.4-5.0/5.25-5,85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (Lưu ý: RF Power, Kích thước, Trọng lượng là khác nhau) | ||
| Miit | 336-344/512-592/566-626/606-678/1420-1520/1430-14444MHz | |
| Môi trường | ||
| Nhiệt độ hoạt động | -40ºC ~+80ºC | |
| Cấp độ bảo vệ | IP66, IP67/IP68 Tùy chỉnh | |
| Cơ học | ||
| Kích thước/Trọng lượng |
19.0x6.8x3.8cm/769g, với cầm tay 11.1V/77,7Wh 27,5x18.9x6.2cm/4.15kg, với ba lô pin 22,2V/213Wh |
|
| Cài đặt/Màu sắc | 4 lỗ lắp/đen, xám sắt, màu xanh lá cây tùy chọn | |
| Quyền lực | ||
| Cung cấp điện áp |
12-36VDC, 2Watts x2/4Watts x2 18-32VDC, 10Watts x2/20watts x2 |
|
| Tiêu thụ năng lượng |
Hoạt động 1-2A/chế độ chờ 0,5-0.7a@12V, 2Watts × 2 Hoạt động 3-6a/dự phòng 0,7-0,9a@16,8V, 10Watts x2 |
|
| Lựa chọn quyền lực | Nguồn điện bằng cáp chính | |
| Pin | 8-10/6-8 giờ cho 114/77.7Wh (Đài phát thanh cầm tay) Pin lithium | |
| Giao diện | ||
| Giao diện cơ bản | 2XTNC RF, 1-3XRJ45 Ethernet 100/1000BASET, WiFi AP, GPS/BD RS232/TTL (UART), SBUS/Bluetooth, 1.2-230.4kbps, DC đầu vào | |
| Đẩy để nói chuyện/ Giao diện phụ trợ |
MIC, SP, PTT, GND, rs485/422, USB2.0 OTG | |
| Mạng mở rộng tùy chọn | Định tuyến mạng công cộng/4G LTE, Tích hợp WB-NB, Sợi, Vệ tinh | |
| Video mở rộng tùy chọn | Độ trễ thấp HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| Chỉ báo trạng thái liên kết | Màu đỏ ổn định - Mạng không được kết nối Nhấp nháy màu đỏ - Bắt đầu/không kết nối với mạng Màu xanh lá cây ổn định - Mạng được kết nối Blinking Green - giọng nói PTT bị hỏng |
|
| Chỉ báo liên kết RSSI | Màu xanh lá cây ổn định - Chất lượng liên kết là tuyệt vời Màu xanh ổn định - Chất lượng liên kết tốt Vàng ổn định - Chất lượng liên kết là trung bình Tím ổn định - Chất lượng liên kết tồi tệ hơn một chút Màu đỏ ổn định - Chất lượng liên kết kém hoặc liên kết giảm |
|
| Giao diện quản lý/ Giao diện điều khiển |
Quản lý mạng dựa trên web/GUI, API cho giao diện phát triển thứ cấp/SNMP | |

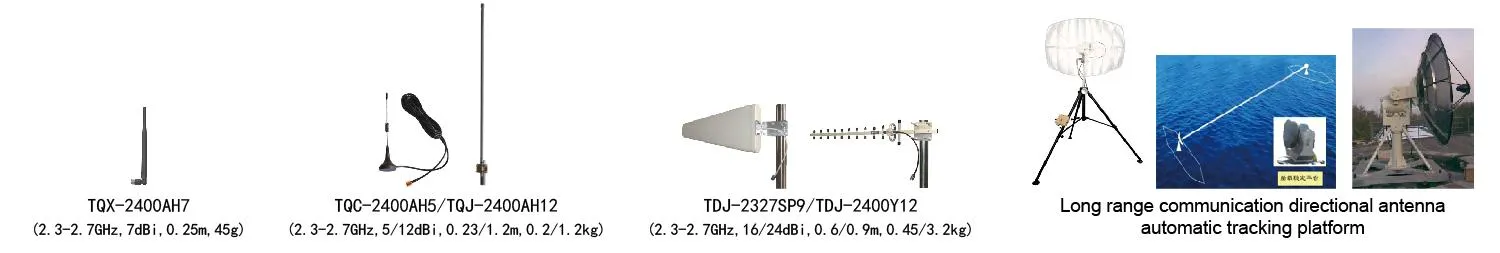

Ăng-ten dính, ăng-ten gắn xe, ăng-ten tăng cao toàn diện
