Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Đài phát thanh cầm tay MimoMesh | Công suất đầu ra RF: | 10Watts×2; 10W×2; 20Watts×2 20Watt × 2 |
|---|---|---|---|
| Tốc độ dữ liệu: | Thích ứng 1-100Mbps(20 MHz BW)/180Mbps(40 MHz BW), QoS | Nhiệt độ hoạt động: | IP66, IP67/IP68 Tùy chỉnh |
| Làm nổi bật: | Đài phát thanh mạng Mimo mesh,Radio mạng lưới lưới 40MHz,Truyền thông vô tuyến lưới 40MHz |
||
Thế hệ mới nhất của MimoMesh Wireless Broadband MESH
Hiệu suất:
Ưu điểm:

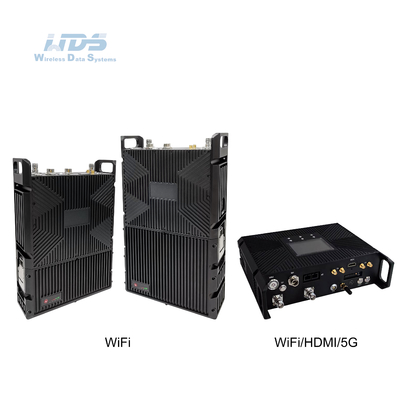

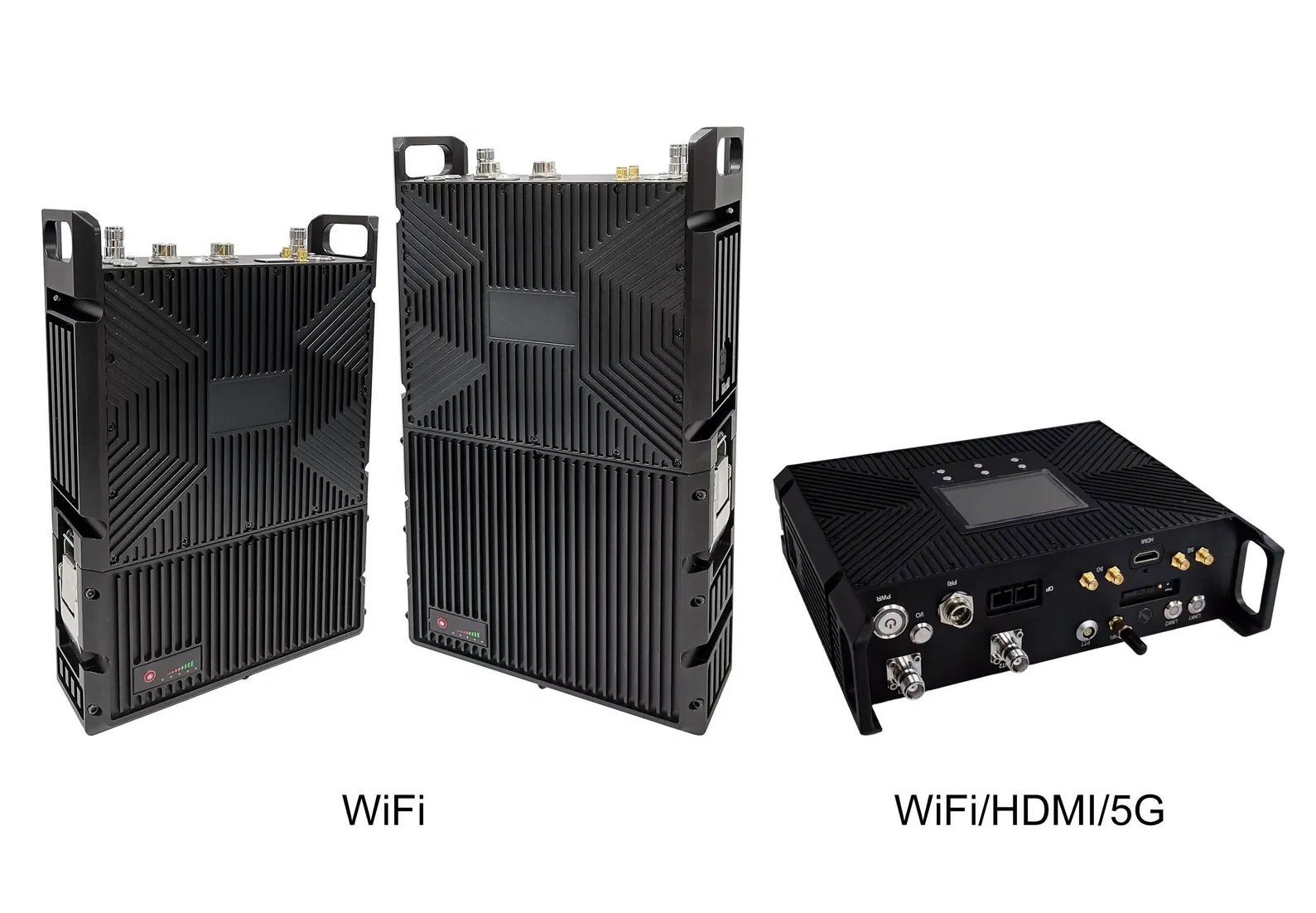

Thông số kỹ thuật về máy phát thanh ba lô
| Tổng quát | |
| Nền tảng SDR, hình sóng | 9361+7Z030/7Z035 hoặc 7Z100, Mạng di động MANET+MIMO |
| Công nghệ MIMO | Mã hóa không gian-thời gian, Nhận đa dạng, TX / RX hình thành chùm tia, Multiplexing không gian |
| Nhận biết sự nhạy cảm | -103dBm@5MHz BW |
| Băng thông kênh | 1.25/2.5/5/10/20MHz,30/40MHz; Hỗ trợ truyền và tiếp nhận với băng thông kênh khác nhau, đạt được băng thông rộng và băng thông hẹp hỗn hợp;80MHz Carrier Aggregation (Antenna kép với hai tần số 40MHz + 40MHz cho máy thu) tùy chọn |
| Tỷ lệ dữ liệu | 1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz + 40MHz của tổng hợp tàu sân bay) thích nghi, QoS |
| Chế độ điều chỉnh | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM thích nghi (Cài đặt cố định tùy chọn) |
|
Năng lượng đầu ra RF (Hỗ trợ TPC, điều khiển công suất truyền, điều chỉnh 1dBm) |
10W × 2 20W × 2 |
|
Single Hop Khoảng cách giao tiếp |
100-300 KM (LOS), 1-30 KM (khu đô thị) |
| Chế độ | Phân phối không có trung tâm Điểm đến điểm / Điểm đến đa điểm / đa điểm đến đa điểm, Lớp 2 hoặc 3 của định tuyến động, Relay Multi-hop, Star / Line / Network / Hybrid |
| Tạm thời nhảy đơn | Trung bình 10mS (20MHz BW) |
| Mã hóa | DES, AES128/256, SM4, SNOW3G/ZUC tùy chọn, mã hóa thẻ chip/TF tùy chỉnh hoặc máy mã hóa bên ngoài |
| Chế độ chống nhiễu | Lựa chọn kênh quét phổ theo cách thủ công/Lựa chọn tần số thông minh tăng cường băng tần đầy đủ ((sự nhận thức về phổ) /Full band adaptive frequency hopping FHSS/Roaming mode, Multi-level anti interference |
|
Địa phương/ Quản lý từ xa |
Tần số hoạt động, băng thông kênh, ID mạng, quyền năng truyền và các thiết lập tham số khác, quét phổ, hiển thị thời gian thực và ghi lại thống kê về cấu trúc mạng,Tỷ lệ tín hiệu-tầm ồn về cường độ trường liên kết, tải lên và tải xuống lưu lượng truy cập, khoảng cách nút, GPS / BD / GLONASS vị trí bản đồ điện tử, nhiệt độ / điện áp / nhiễu giám sát, nâng cấp phần mềm. |
| Các loại khác |
Thời gian khởi động là dưới 28 giây, và thời gian truy cập / cập nhật / chuyển đổi mạng là dưới 1 giây Không có giới hạn về dung lượng người dùng của một hệ thống duy nhất (256 nút hoặc nhiều hơn) và số lượng hop trong mạng Mesh (Data 15+ hop, voice 10+ hop, video 8+ hop).Tổng tổn thất băng thông cho ba hop trở lên là dưới 70%. tự động theo dõi tàu sân bay, thích nghi với độ lệch tần số Doppler của ± 6kHz tần số offset, hỗ trợ truyền thông di động ở tốc độ trên 7200 km / h (6 Mach,2000 mét/giây) |
| Dải(70M-6GHz / C-X-Ku trên có thể tùy chỉnh. Tần số TDD tương tự hoặc tần số FDD khác nhau, của 2T2R ở băng tần đơn hoặc 1T2R ở băng tần kép) | |
| BAND | Phạm vi tần số |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| Phạm vi L (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| Phạm vi S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| Dải C (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Lưu ý: RF sức mạnh, kích thước, trọng lượng là khác nhau) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Môi trường | |
| Nhiệt độ hoạt động | -40 °C ~ + 80 °C |
| Mức độ bảo vệ | IP66, IP67/IP68 tùy chỉnh |
| Máy móc | |
| Kích thước/trọng lượng | 22.9x18.9x6.2cm/3.86kg (với 22.2V/213Wh pin Backpack Radio) 31.4x18.9x6.2cm/4.95kg (với 22.2V/427Wh pin Backpack Radio) |
| Cài đặt / Màu sắc | 4 lỗ gắn / Đen, màu xám sắt, màu xanh quân đội tùy chọn |
| Sức mạnh | |
| Điện áp cung cấp |
18-24VDC (10W × 2) 18-36VDC (20W × 2) |
| Tiêu thụ năng lượng | Hoạt động 3-6A/Standby 0,7-0,9A@24V (10Watt×2) Hoạt động 6-7A/Standby 0,7-0,9A@24V (20Watt×2) |
| Chọn năng lượng | Nguồn cung cấp điện bằng pin khóa xoắn hoặc cáp chính |
| Pin | 10/6 giờ cho 114/77,7Wh |
| Giao diện | |

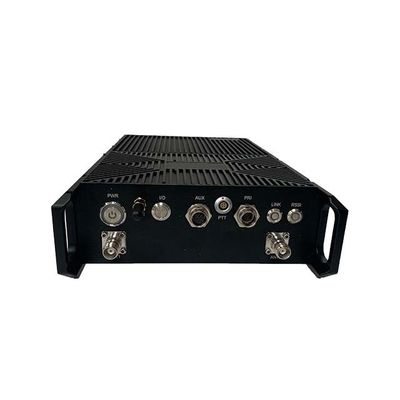

| Giao diện cơ bản | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
|
Đẩy để nói. Giao diện phụ trợ |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Mở rộng mạng tùy chọn | Đường tuyến mạng công cộng / 4G LTE, tích hợp WB-NB, Sợi, vệ tinh |
| Video mở rộng tùy chọn | HDMI/SDI/CVBS chậm, 4K/2K/1080P/720P/D1 |
| Chỉ số trạng thái liên kết |
Đỏ ổn định - Mạng không được kết nối Nhấp nháy màu đỏ - Bắt đầu/không kết nối với mạng Xanh ổn định - Mạng được kết nối Nhấp nháy màu xanh lá cây - Voice PTT là xuống |
| RSSI Link Indicator |
Xanh ổn định - Chất lượng liên kết là tuyệt vời Màu xanh ổn định - Chất lượng liên kết là tốt Màu vàng ổn định - Chất lượng liên kết trung bình Màu tím ổn định - Chất lượng liên kết hơi tệ hơn Màu đỏ ổn định - Chất lượng liên kết kém hoặc liên kết bị ngắt |
|
Giao diện quản lý Giao diện điều khiển |
Quản lý mạng dựa trên web/GUI, API cho giao diện phát triển thứ cấp/SNMP |

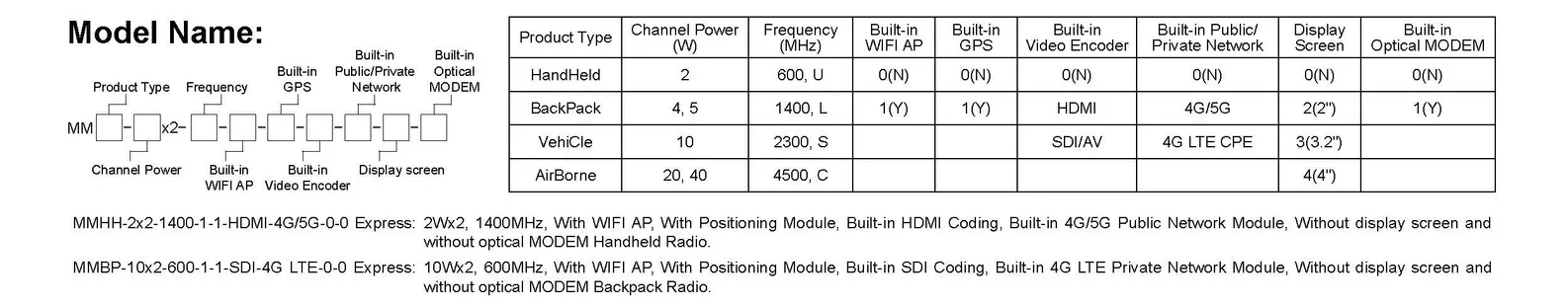

Tên mô hình:
