Thông tin chi tiết sản phẩm:
|
| Kiểu: | Lên không khí | ||
|---|---|---|---|
| Làm nổi bật: | MimoMesh Airborne Radio Network,Mạng liên lạc vô tuyến trên không MimoMesh,MimoMesh Airborne Radio |
||
| Tổng quát | |
| Nền tảng SDR, hình sóng | 9361+7Z030/7Z035 hoặc 7Z100, Mạng di động MANET+MIMO |
| Công nghệ MIMO | Mã hóa không gian-thời gian, Nhận đa dạng, TX / RX hình thành chùm tia, Multiplexing không gian |
| Nhận biết sự nhạy cảm | -103dBm@5MHz BW |
| Băng thông kênh | 1.25/2.5/5/10/20MHz, 30/40MHz; 80MHz Carrier Aggregation (Antenna kép với hai tần số 40MHz + 40MHz cho máy thu) tùy chọn |
| Tỷ lệ dữ liệu | 1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz + 40MHz của tổng hợp tàu sân bay) thích nghi, QoS |
| Chế độ điều chỉnh | TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM thích nghi ((Cài đặt cố định tùy chọn) |
| Năng lượng đầu ra RF (Hỗ trợ TPC, điều khiển công suất truyền, điều chỉnh 1dBm) |
2W × 2 4W × 2 10W × 2 20W × 2 |
| Single Hop Khoảng cách giao tiếp |
Không khí đến G. 50 ~ 150/100 ~ 200KM (2Watt × 2 / 4Watt × 2), Không khí đến G. 150 ~ 300 / 250 ~ 500KM (10Watt × 2 / 20Watt × 2) |
| Chế độ | Phân phối không có trung tâm Điểm đến điểm / Điểm đến đa điểm / đa điểm đến đa điểm, Lớp 2 hoặc 3 của định tuyến động, Relay Multi-hop, Star / Line / Network / Hybrid |
| Tạm thời nhảy đơn | Trung bình 10mS ((20MHz BW) |
| Mã hóa | DES, AES128/256, SM4, SNOW3G/ZUC tùy chọn, mã hóa thẻ chip/TF tùy chỉnh hoặc máy mã hóa bên ngoài |
| Chế độ chống nhiễu | Lựa chọn kênh quét phổ theo cách thủ công/Lựa chọn tần số thông minh tăng cường băng tần đầy đủ ((sự nhận thức về phổ) /Full band adaptive frequency hopping FHSS/Roaming mode, Multi-level anti interference |
| Quản lý địa phương / từ xa | Tần số hoạt động, băng thông kênh, ID mạng, quyền năng truyền và các thiết lập tham số khác, quét phổ, hiển thị thời gian thực và ghi lại thống kê về cấu trúc mạng,Tỷ lệ tín hiệu-tầm ồn về cường độ trường liên kết, tải lên và tải xuống lưu lượng truy cập, khoảng cách nút, GPS/BD/GLONASS vị trí bản đồ điện tử, nhiệt độ/điện áp/ Ngăn chặn giám sát, nâng cấp phần mềm. |
| Các loại khác | Thời gian khởi động là dưới 28 giây, và thời gian truy cập / cập nhật / chuyển đổi mạng là dưới 1 giây Không có giới hạn về dung lượng người dùng của một hệ thống duy nhất (256 nút hoặc nhiều hơn) và số lượng hop trong mạng Mesh (Data 15+ hop, voice 10+ hop, video 8+ hop). Mất tốc độ truyền tổng cộng cho hơn ba bước nhảy là dưới 70%.hỗ trợ giao tiếp di động ở tốc độ trên 7200 km / h (6 Mach, 2000 mét/giây) |
| Dải(70M-6GHz / C-X-Ku trên có thể tùy chỉnh; tần số tương tự hoặc tần số khác nhau của TDD,2T2R ở băng tần đơn hoặc 1T2R ở băng tần kép) | |
| BAND | Phạm vi tần số |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Nhóm L | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz |
| Phạm vi S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C Band | 4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| (Lưu ý: RF sức mạnh, kích thước, trọng lượng là khác nhau) | |
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Môi trường | |
| Nhiệt độ hoạt động | -40oC ~ +80oC |
| Mức độ bảo vệ | IP66,IP67/IP68 tùy chỉnh |
| Máy móc | |

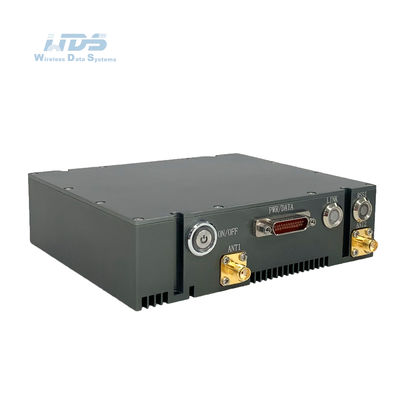

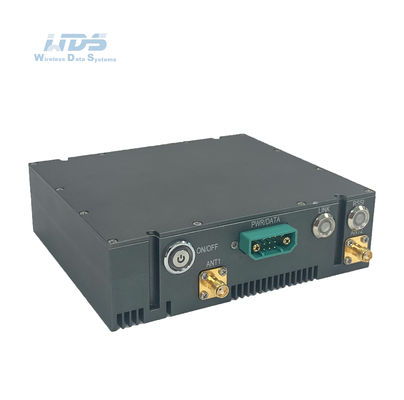

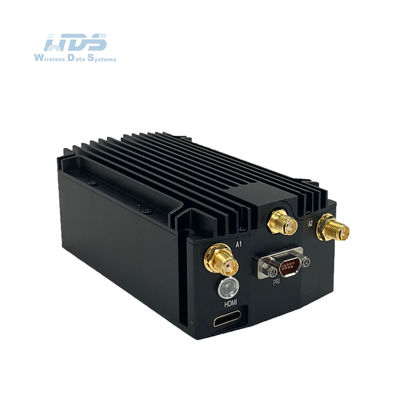

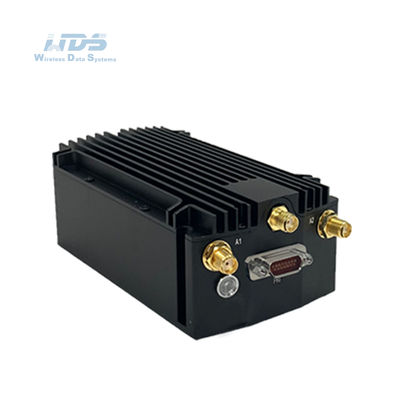

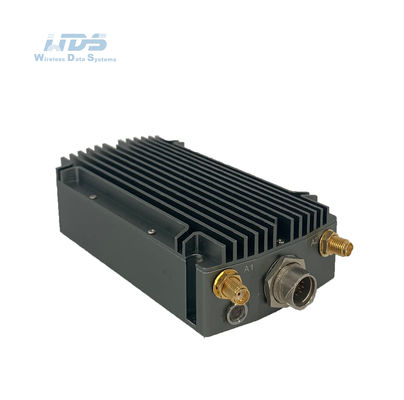

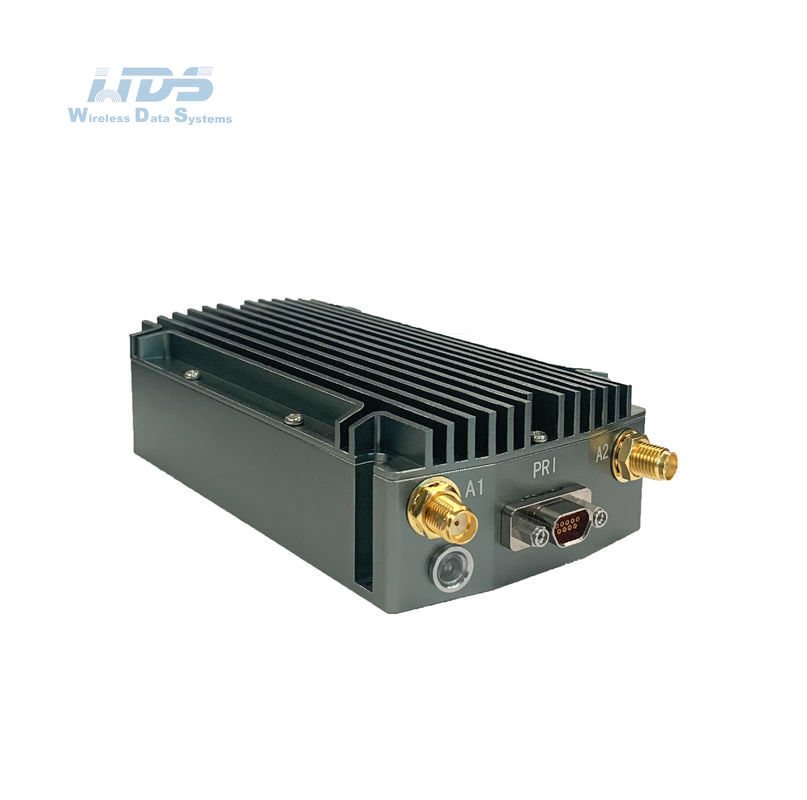

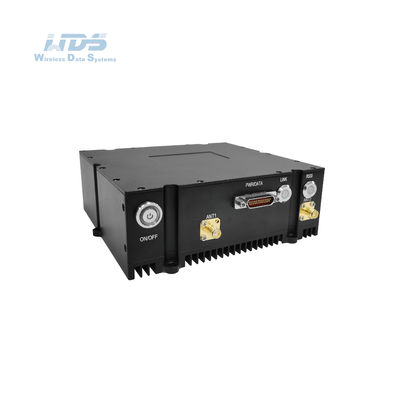

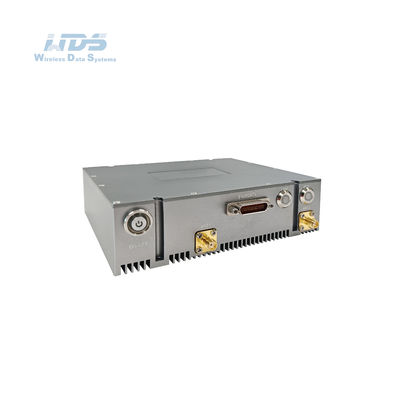

| Kích thước/trọng lượng | 11.7x6.2x3.2cm/279g (2watt×2/4watt×2/5watt×2 Airborne Radio-Iron Gray) 11.7x6.2x3.8cm/343g (2W × 2/4W × 2/5W × 2 Airborne Multi-interface Radio-Black) 11.7x6.2x4.2cm/364g (2W × 2/4W × 2/5W × 2 Airborne Multi-interface Radio-Black) 12.8x13.4x3.8cm/674g ((10watt×2/20watt×2 Airborne Radio-Iron Gray) 14.2x14.0x5.0cm/990g (10w × 2 / 20w × 2 Airborne Radio-Black) |
| Cài đặt / Màu sắc | 4 lỗ gắn / Đen, màu xám sắt, màu xanh quân đội tùy chọn |
| Sức mạnh | |
| Điện áp cung cấp | 9-24/12-28VDC (2W × 2/4W × 2) 18-24/18-36VDC (10Watt × 2 / 20Watt × 2) |
| Tiêu thụ năng lượng | Hoạt động 1-2A/Standby 0.4-0.6A@12V (2W × 2) Hoạt động 2-4A/Standby 0,5-0,7A@12V (4W × 2) Hoạt động 3-6A/Standby 0,7-0,9A@24V (10Watt×2) Hoạt động 6-7A/Standby 0,7-0,9A@24V (20Watt×2) |
| Chọn năng lượng | Cáp chính |
| Giao diện | |
| Giao diện cơ bản | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
| Video mở rộng | HDMI/SDI/CVBS chậm, 4K/2K/1080P/720P/D1 |
| Chỉ số trạng thái liên kết | Đỏ ổn định - Mạng không được kết nối Nhấp nháy màu đỏ - Bắt đầu/không kết nối với mạng Xanh ổn định - Mạng được kết nối Nhấp nháy màu xanh lá cây - Voice PTT là xuống |
| RSSI Link Indicator | Xanh ổn định - Chất lượng liên kết là tuyệt vời Màu xanh ổn định - Chất lượng liên kết là tốt Màu vàng ổn định - Chất lượng liên kết trung bình Màu tím ổn định - Chất lượng liên kết hơi tệ hơn Màu đỏ ổn định - Chất lượng liên kết kém hoặc liên kết bị ngắt |
| Giao diện quản lý Giao diện điều khiển |
Quản lý mạng dựa trên web/GUI, API cho giao diện phát triển thứ cấp/SNMP |
| OEM | |
| Kích thước/trọng lượng | 10.1x5.4x1.9cm/123.5g, 2/4/5Watt×2 Module 12.7x11.0x3.8cm/600g, 10/20/40Watt × 2 Module |
| RF | SMP |
