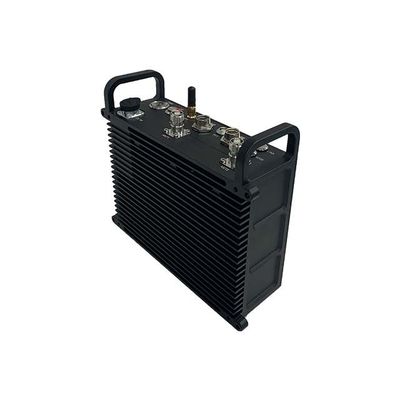

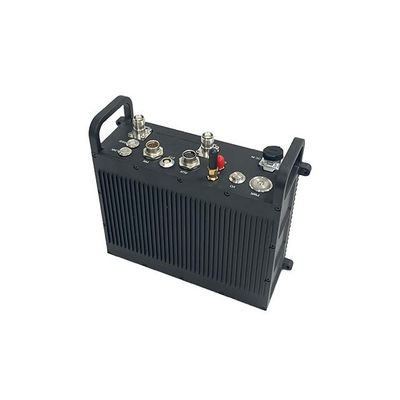

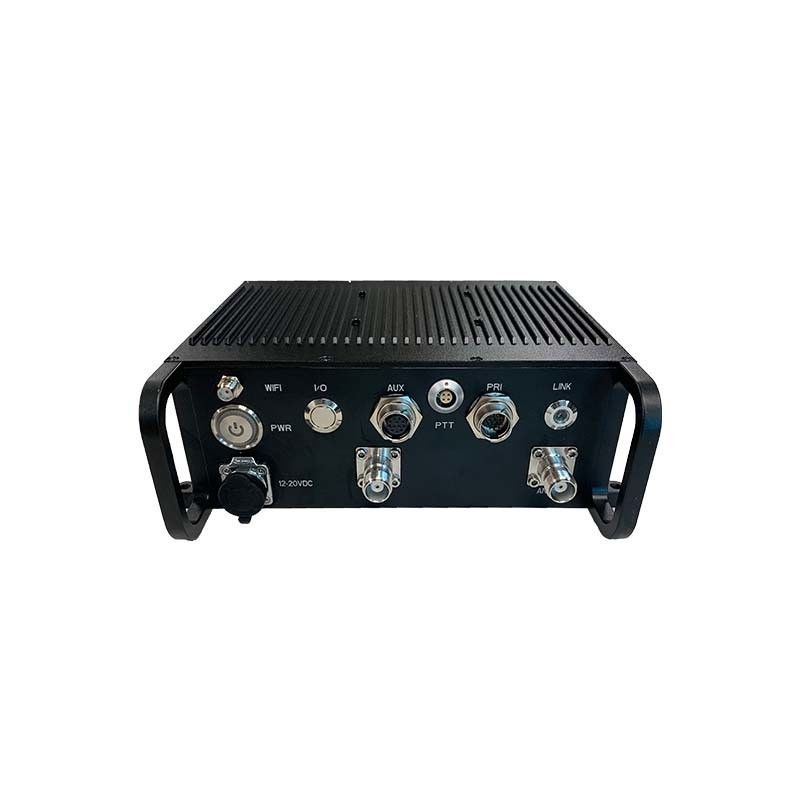

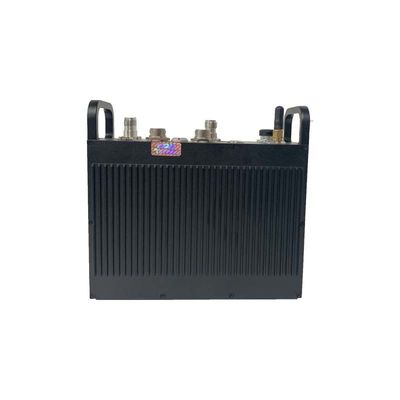

Máy phát Cofdm cho giao tiếp trong xe

Hình sóng

MIMO mạng di động (MN-MIMO)

Công nghệ MIMO

Mã hóa không gian-thời gian, Sự đa dạng không gian, TX / RX hình thành chùm tia, Multiplexing không gian

Nhận biết sự nhạy cảm

-103dBm@5MHz BW

Băng thông kênh

2.5/5/10/20MHz,40MHz tùy chọn;FDD bằng ăng-ten kép với máy thu hai tần số ((Carrier Aggregation) tùy chọn

Tỷ lệ dữ liệu

1-100Mbps ((20MHz BW)/180Mbps ((40MHz BW) thích nghi,QoS

Chế độ điều chỉnh

TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM thích nghi ((Cài đặt cố định tùy chọn)

Năng lượng đầu ra RF

10W × 2 / 20W × 2

Khoảng cách liên lạc một bước nhảy

100-300 KM (có thể nhìn thấy), 1-30 KM (vùng đô thị)

Chế độ

Phân phối không có trung tâm Điểm đến điểm / Điểm đến đa điểm / Đa điểm đến đa điểm, Hai hoặc ba tầng Đường dẫn động, Multi-hop relay, Star / Line / Network / Hybrid

Tạm thời nhảy đơn

Trung bình 7mS ((20MHz BW)

Mã hóa

DES, AES128/256, SNOW3G/ZUC tùy chọn, mã hóa thẻ chip / TF tùy chỉnh

Chế độ chống nhiễu

Chọn kênh quét phổ theo cách thủ công, băng tần đầy đủ Chọn kênh tần số thông minh ((Sự nhận thức về phổ) /Băng tần đầy đủ)
Chế độ tự động nhảy tần số / Roaming tùy chọn

Quản lý cục bộ / từ xa

Tần số hoạt động, băng thông kênh, ID mạng, cài đặt công suất truyền và các tham số khác, quét phổ, hiển thị thời gian thực và ghi lại thống kê về cấu trúc mạng,Tỷ lệ tín hiệu-tầm ồn về cường độ trường liên kết, tải lên và tải xuống lưu lượng truy cập,khoảng cách nút,GPS / Beidou bản đồ điện tử, nhiệt độ / điện áp / nhiễu loạn Giám sát, nâng cấp phần mềm.

Các loại khác

Thời gian khởi động là dưới 28 giây, và thời gian truy cập / cập nhật / chuyển đổi mạng là dưới 1 giây. Không có giới hạn
Capacity user of a single system ((256 node or more) and the number of hops in Mesh networks ((Data 15+ hops, voice 10+ hops) Capacity user capacity of a single system ((256 node or more) and the number of hops in Mesh networks)) Số lượng hops trong mạng lưới Mesh (Dữ liệu 15+ hops, giọng nói 10+ hops)
video 8+ hops). Tổng mất băng thông của nhiều hops là dưới 70%.
truyền thông di động

UHF

350-450/450-550/570-700/800-950

Nhóm L

1000-1200/1300-1550

MIIT

336-344/512-582/566-626/ 606-678/1420-1520/1430-1444

Phạm vi S

1.6-1.8/1.8-2.0/2.0-2.2/2.2-2.5

Nhóm C

4.4-5.0/5.0-6.0

Nhiệt độ hoạt động

-40 °C ~ + 80 °C

Mức độ bảo vệ

IP66,IP67/IP68 tùy chỉnh

Kích thước/trọng lượng

22.9x18.9x6.2cm/3.86kg ((với 22.2V/9.6AH pin Backpack Radio) 31.4x18.9x6.2cm/4.95kg ((với 14.8/28.8AH pin Backpack Radio)

Cài đặt / Màu sắc

4 lỗ gắn / Đen, Lron Gray, Hồng quân đội tùy chọn

Điện áp cung cấp

14.8-36VDC ((10Watt×2 Backpack Radio)

Tiêu thụ năng lượng

Hoạt động 3-6A / Standby 0.7-0.9A@16.8V ((10W × 2 Airborne Radio)

Chọn năng lượng

Nguồn cung cấp điện bằng pin khóa xoắn hoặc cáp chính

10-12/6-8 giờ cho pin lithium polymer 28,8/9,6AH

Giao diện cơ bản

2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input

Bấm để nói chuyện / giao diện phụ trợ

MIC,SP,PTT,GND,RS485/422,USB2.0OTG

Mở rộng mạng tùy chọn

Đường tuyến mạng công cộng / 4G LTE, tích hợp WB-NB, Sợi, vệ tinh

Video mở rộng tùy chọn

HDMI/SDI/CVBS chậm, 4K/2K/1080P/720P/D1

Chỉ số trạng thái liên kết

Đỏ ổn định - Mạng không được kết nối Đỏ nhấp nháy - Bắt đầu / không được kết nối với mạng Đỏ ổn định - Mạng được kết nối
kết nối Nhấp nháy màu xanh lá cây - Voice PTT là xuống

RSSI Link Indicator

Xanh ổn định - Chất lượng liên kết là tuyệt vời Xanh ổn định - Chất lượng liên kết là tốt Xanh ổn định - Chất lượng liên kết là trung bình
Màu tím ổn định - Chất lượng liên kết kém hơn một chút Màu đỏ ổn định - Chất lượng liên kết kém hoặc liên kết bị mất

Giao diện quản lý/Giao diện điều khiển

Quản lý mạng dựa trên web/GUI, API cho giao diện phát triển thứ cấp/SNMP

Kích thước/trọng lượng

10.1x5.4x1.9cm/123.5g

RF

SMP
