NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo

NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo
NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo

Hình ảnh lớn :  NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo

Thông tin chi tiết sản phẩm:
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: WDS/Sinosun
Số mô hình: NB2x2-1400
Thanh toán:
Giá bán: $1,250.00/sets >=1 sets
Khả năng cung cấp: 1000 Set/Set mỗi tháng

NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo

Sự miêu tả
Loại: Mô-đun/Điều di chuyển trên không/Đồ cầm tay
Làm nổi bật:

Máy phát video không dây 4W cofdm

,

Máy phát video không dây Mimo cofdm

,

Mô-đun mimo 4W

Module/Airborne/Handheld

NBMesh series narrowband mesh radio/module phù hợp với các kịch bản mạng phân tán nơi tỷ lệ dịch vụ không cao, khoảng cách truyền là dài,và phạm vi truyền dựa trên rơle đa hop.Topology là một mạng đa hop, bao gồm một số nút phân phối.Cấu trúc là nhỏ gọn, nhẹ, thiết kế một bảng,thuận tiện cho người dùng tích hợp vào các loại thiết bị đầu cuối khác nhau, để thực hiện truyền dữ liệu mạng đường dài ổn định và đáng tin cậy.


Mô-đun/Điều kỹ thuật vô tuyến trên không/Handheld

Nền tảng SDR, hình sóng 9363 hoặc 9361+7Z020, Mạng di động MANET
Công nghệ MIMO Mã hóa không gian thời gian, Nhận đa dạng, TX / RX hình thành chùm
Tần số
(70M-6GHz tùy chỉnh)

UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Band (tạm dịch: băng tần L) 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C Band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)

Băng thông kênh 250k / 500k / 1MHz ((Antenna kép)
Nhạy cảm -117dBm@250KHz
Chế độ điều chỉnh BPSK/QPSK/16QAM (Adaptive), OFDM ((Dual Antenna)
Tỷ lệ dữ liệu trên không 50-250kbps @ 250kHz ((Antenna kép)
125-500kbps@500kHz ((Antenna kép)
250-1000kbps@1MHz ((Antenna kép)
Chế độ truy cập đa CSMA/TDMA
Kênh RF 1Tx+1Rx/2Tx+2Rx, TDD/FDD
truyền năng lượng 0.25/0.5/1/2/4 ((5) Watts ((Antenna kép)
Single Hop
Khoảng cách giao tiếp
30-100 km (LOS), 1-30 km (khu đô thị)
Chế độ làm việc Điểm đến điểm / Điểm đến đa điểm / Đa điểm đến đa điểm, Đường dẫn động / Relay Multi-hop, Star / Line / Network / Hybrid
Bộ kết nối Cổng hàng loạt (bộ hướng điểm đến điểm, điểm đến nhiều hướng một) / Cổng mạng (một phát, đa phát, phát sóng) / Tiếng nói, vị trí (hàn truyền)
Tạm thời nhảy đơn Trung bình 7mS (1MHz BW)
Mã hóa DES, AES128/256, SNOW3G/ZUC tùy chọn, mã hóa thẻ chip/TF tùy chỉnh hoặc máy mã hóa bên ngoài
Chế độ chống nhiễu Lựa chọn kênh quét phổ theo cách thủ công, Lựa chọn tần số thông minh tăng cường băng tần đầy đủ ((nhận thức về phổ) / Phong cách nhảy tần số thích nghi băng tần đầy đủ FHSS / Roaming
tùy chọn
Quản lý cục bộ / từ xa Tần số hoạt động, băng thông kênh, ID mạng, quyền năng truyền và các thiết lập tham số khác, quét phổ, hiển thị thời gian thực và ghi lại thống kê về cấu trúc mạng,Tỷ lệ tín hiệu-tầm ồn về cường độ trường liên kết, tải lên và tải xuống lưu lượng truy cập, khoảng cách nút, GPS / Beidou bản đồ điện tử, nhiệt độ / điện áp / nhiễu giám sát, nâng cấp phần mềm.
Các loại khác

Thời gian khởi động là dưới 28 giây, và thời gian truy cập / cập nhật / chuyển đổi mạng là dưới 1 giây.
Không có giới hạn về dung lượng người dùng của một hệ thống duy nhất (256 nút hoặc nhiều hơn) và số lượng hop trong mạng Mesh (Dữ liệu 15+ hop, giọng nói 10+ hop, video 8+ hop).Tổng tỷ lệ mất truyền đối với hơn ba cây hoa cúc là dưới 70%.
Theo dõi máy chủ tự động, thích nghi với độ lệch tần số Doppler ± 6kHz, hỗ trợ truyền thông di động ở tốc độ trên 7200 km/h (6Mach, 2000 mét/giây).

Kích thước mạng/
Khả năng Multi-hop

Mạng duy nhất hơn 256 nút / 15 hop
Nhiệt độ hoạt động -40 °C ~ + 80 °C
Mức độ bảo vệ IP66, IP67/IP68 tùy chỉnh
Pin 8-10/6-8 giờ cho 114/77.7Wh (Radio cầm tay)
Điện áp/
Tiêu thụ năng lượng

3.5-5VDC / Hoạt động 1-2A / Chế độ chờ 0.5-1A@3.5-5V, 0.25Watt x2, NB-nano
9-32VDC/Hoạt động 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Watt x2, NB-mini
9-39VDC/Hoạt động 0,5-1A/Đứng chờ 0,4-0,6A@12V, 1Watt x2
12-36VDC/Hoạt động 1-2A/Đứng chờ 0,5-0,7A@12V, 2/4 ((5) Watts x2
18-32VDC / Hoạt động 3-6A / Chế độ chờ 0.7-0.9A@16.8V, 10Watt x2
18-32VDC / Hoạt động 6-7A / Chế độ chờ 0,7-0,9A@20V, 20/40 ((50) Watt x2

Chọn năng lượng Nguồn cung cấp điện bằng pin khóa xoắn hoặc cáp chính

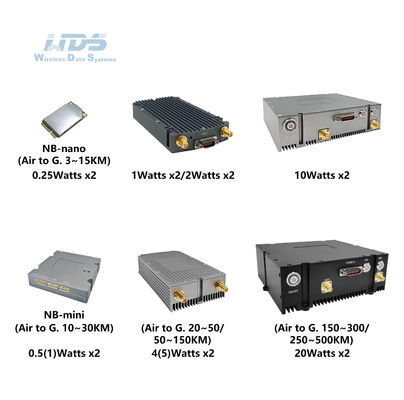

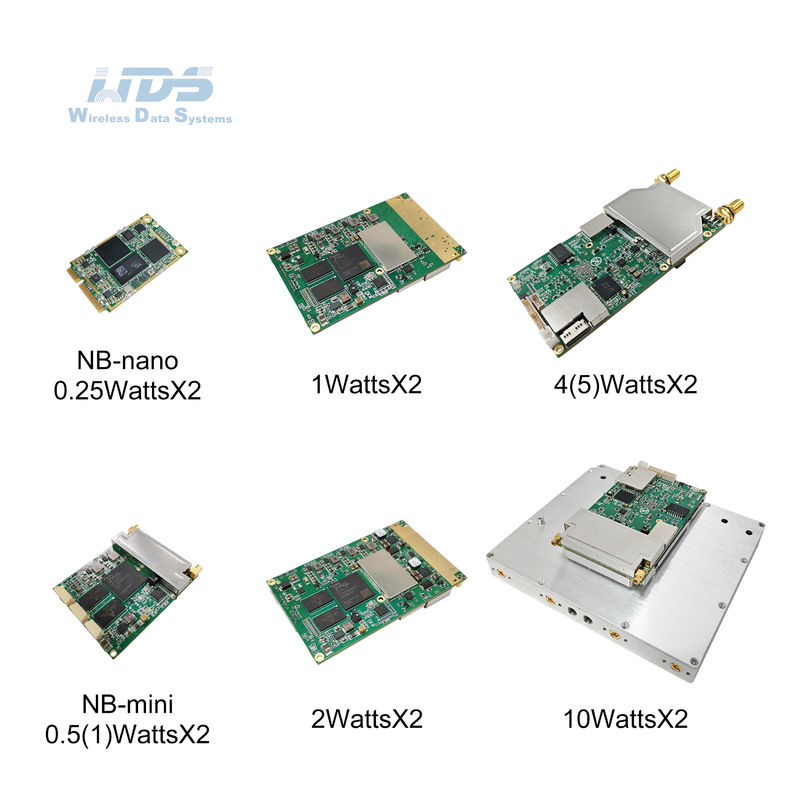

Kích thước/trọng lượng 5.1x3.0x0.6cm/11g, 0.25Watt x2 Mô-đun, NB-nano
5.8x4.8x1.0cm/27g, 0.5Watt x2 module, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 Module
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 module
11.5x5.4x1.3cm/56g, 5Watt x2 module
12.7x11.0x3.4cm/524g, 10 ((20) Watt x2 Module
5.1x3.0x0.7cm/14g, 0.25Wx2 ăng-ten đôi trên không, NB-nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Ống sóng đôi trên không, NB-mini
6.0x5.8x1.3cm/60g, 0.5 ((1) Wx2 Ống sóng hai không khí, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Ống sóng đôi Không khí-Sắt Xám
13.8x6.2x2.7cm/225, 4(5)Wx2 Ống sóng kép Không khí-Sắt Xám
12.8x13.4x3.8cm/598g, 10/20Watt x2 Dual Antenna Airborne-Iron Gray
14.2x14.0x5.0cm / 962g, 10/20Watt x2 Ống sóng kép trên không - Đen

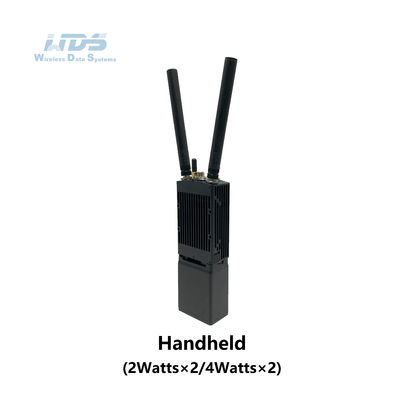

19.0x6.8x3.8cm/769g, với pin 11.1V/77.7Wh Dual Antenna Handheld
Cài đặt / Màu sắc 4 lỗ gắn / Đen, màu xám sắt, màu xanh quân đội tùy chọn
Giao diện cơ bản 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input

Đẩy để nói.
Giao diện phụ trợ

MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Mở rộng mạng tùy chọn Đường tuyến mạng công cộng / 4G LTE, tích hợp WB-NB, Sợi, vệ tinh
Video mở rộng tùy chọn HDMI/SDI/CVBS chậm, 4K/2K/1080P/720P/D1
Chỉ số trạng thái liên kết

Đỏ ổn định - Mạng không được kết nối

Nhấp nháy màu đỏ - Bắt đầu/không kết nối với mạng

Xanh ổn định - Mạng được kết nối
Nhấp nháy màu xanh lá cây - Voice PTT là xuống

RSSI Link Indicator

Xanh ổn định - Chất lượng liên kết là tuyệt vời

Màu xanh ổn định - Chất lượng liên kết là tốt

Màu vàng ổn định - Chất lượng liên kết trung bình

Màu tím ổn định - Chất lượng liên kết hơi tệ hơn

Màu đỏ ổn định - Chất lượng liên kết kém hoặc liên kết bị ngắt

Giao diện quản lý

Giao diện điều khiển

Quản lý mạng dựa trên web/GUI, API cho giao diện phát triển thứ cấp/SNMP


NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo 0NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo 1NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo 2
Topology Star Network I Star Network Topology II Star Network Topology III Các hệ thống mạng lưới sao

NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo 3
NBMesh Cofdm Bộ truyền hình không dây Mô-đun Mimo 4
