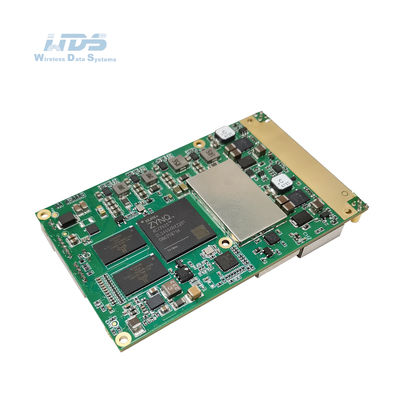

Thông tin chi tiết sản phẩm:
|
| Loại: | mô-đun | ||
|---|---|---|---|
| Làm nổi bật: | Mô-đun mimo SmartMesh,Mô-đun MIMO công nghiệp,Mô-đun lưới không dây |
||
Các tính năng chính của radio mesh băng thông rộng SmartMesh:
Hiệu suất RF:
1. Khởi động bằng một nút, thiết lập ở bất cứ đâu. Khoảng cách xa, thông lượng cao
2. Chống nhiễu COFDM / nhảy tần số sóng mang băng thông rộng có thể cải thiện chất lượng liên kết trong môi trường RF phức tạp
3. Hiệu suất đa đường và NLOS tuyệt vời
4. Điều chế radio thích ứng từ QPSK đến 64QAM được tối ưu hóa liên tục trên mỗi gói để tối ưu hóa hiệu suất liên kết trong môi trường động
5. Phần mềm xác định kích thước kênh để sử dụng phổ hiệu quả
6. Phần mềm xác định tần số hoạt động của ứng dụng toàn cầu
7. Mã hóa chập, sửa lỗi chuyển tiếp (FEC), truyền lại ACK, hợp nhất tỷ lệ tối đa, ghép kênh không gian và mã hóa khối không gian-thời gian 8. được sử dụng để truyền dữ liệu mạnh mẽ trên phổ nhiễu
9. Ghép kênh phân chia theo thời gian (TDD) để truyền hai chiều
Hiệu suất mạng:
1. Mạng lưới Mesh di động tự tổ chức, tự phục hồi, định tuyến nhiều chặng, cấu trúc liên kết động
2. Kênh độ trễ thấp siêu đáng tin cậy để chỉ huy và điều khiển (URLLC)
3. Tối ưu hóa các kênh truyền thông phát trực tuyến video trên cùng một liên kết không dây
5. Kiến trúc IP đầu cuối cho lưu lượng unicast và multicast
6. Dữ liệu được truyền qua không khí có thể được mã hóa bằng AES lên đến 256 bit
7. Tận dụng lợi thế của hệ sinh thái OpenWrt tiên tiến và có khả năng mở rộng nhất
8. API quản lý mạng nhúng
Khác:
1. Kích thước, trọng lượng và công suất (SWAP) tối thiểu cho các ứng dụng thiết bị di động
2. Giao diện Ethernet và UART có thể dễ dàng tích hợp vào các kiến trúc hệ thống khác nhau
3. Kết cấu chống động đất chắc chắn MIL-STD-202G, dải nhiệt độ công nghiệp
| Chung | |
| Nền tảng SDR, Dạng sóng | 9363 hoặc 9361+7Z020, Mạng di động MANET |
| Công nghệ MIMO | Mã hóa không gian-thời gian, Đa dạng thu, tạo chùm TX / RX |
| Độ nhạy thu | -103dBm@5MHz BW |
| Băng thông kênh | Cài đặt 1.25/2.5/5/10/20MHz; Hỗ trợ truyền và nhận với các băng thông kênh khác nhau, đạt được băng thông rộng và băng thông hẹp hỗn hợp |
| Tốc độ dữ liệu | 1-70Mbps (10MHz BW) Thích ứng, QoS |
| Chế độ điều chế | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Thích ứng |
| Công suất đầu ra RF (Hỗ trợ TPC, điều khiển công suất truyền, có thể điều chỉnh 1dBm) |
0,25Watts x2 0,5(1)Watts x2 1Watts x2 2Watts x2 4(5)Watts x2 10(20)Watts x2 |
| Một chặng Khoảng cách liên lạc |
Không khí đến G. 3-15KM, 0,25Watts x2; 10-30KM, 0,5Watts x2; 20~50KM, 1Watts x2; 50~100KM, 2Watts x2; 100~150KM, 4Watts x2; 100~200KM, 5Watts x2; 150~300KM, 10Watts x2; 250~500KM, 20Watts x2 |
| Chế độ | Điểm đến điểm/Điểm đến đa điểm/Đa điểm đến đa điểm phân tán không trung tâm, Lớp 2 hoặc 3 của định tuyến động, Chuyển tiếp nhiều chặng, Sao/Đường/Mạng/Lai |
| Độ trễ một chặng | Trung bình 10mS (20MHz BW) |
| Mã hóa | DES, AES128/256, SNOW3G/ZUC tùy chọn, Chip / Mã hóa thẻ TF tùy chỉnh |
| Chế độ chống nhiễu | Lựa chọn kênh quét phổ thủ công/Lựa chọn tần số thông minh nâng cao toàn dải (nhận biết phổ)/Nhảy tần số thích ứng toàn dải FHSS/Chế độ chuyển vùng, Chống nhiễu đa cấp |
| Quản lý cục bộ/từ xa | Tần số hoạt động, băng thông kênh, ID mạng, cài đặt thông số công suất truyền và các thông số khác, quét phổ, hiển thị thời gian thực và hồ sơ thống kê về cấu trúc liên kết mạng, cường độ trường liên kết tỷ lệ tín hiệu trên tạp âm, lưu lượng tải lên và tải xuống, khoảng cách nút, bản đồ điện tử định vị GPS/BD/GLONASS, nhiệt độ/điện áp/giám sát nhiễu, nâng cấp phần mềm. Tắt tiếng và đánh thức từ xa tùy chọn |
| Khác | Thời gian khởi động nhỏ hơn 28 giây và thời gian truy cập/cập nhật/chuyển đổi mạng nhỏ hơn 1 giây Không có giới hạn về dung lượng người dùng của một hệ thống duy nhất (256 nút trở lên) và số bước nhảy trong mạng Mesh (Dữ liệu 15+ bước nhảy, thoại 10+ bước nhảy, video 8+ bước nhảy). Tổng tổn thất băng thông cho ba bước nhảy trở lên nhỏ hơn 70%. Tự động theo dõi sóng mang, thích ứng với độ lệch tần số Doppler là ±6kHz, hỗ trợ liên lạc di động ở tốc độ trên 7200 km/h (6 Mach, 2000 mét/giây) |
| Băng tần (300M-6GHz/Uper C-X-Ku có thể tùy chỉnh. TDD cùng tần số hoặc khác tần số, 2T2R ở băng tần đơn) | |
| BĂNG TẦN | Dải tần số |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Băng L | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Băng S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Băng C | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| (Lưu ý: Công suất RF, Kích thước, Trọng lượng khác nhau) | |
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Môi trường | |
| Nhiệt độ hoạt động | -40ºC ~+80ºC |
| Mức độ bảo vệ | IP66, IP67/IP68 Tùy chỉnh |
| Cơ khí | |

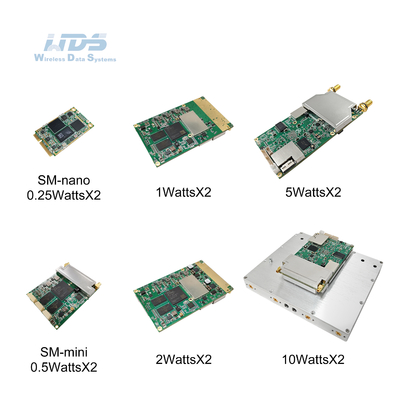

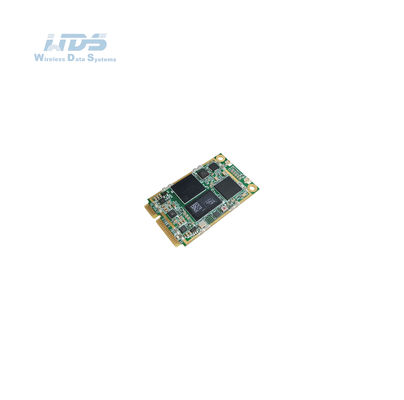

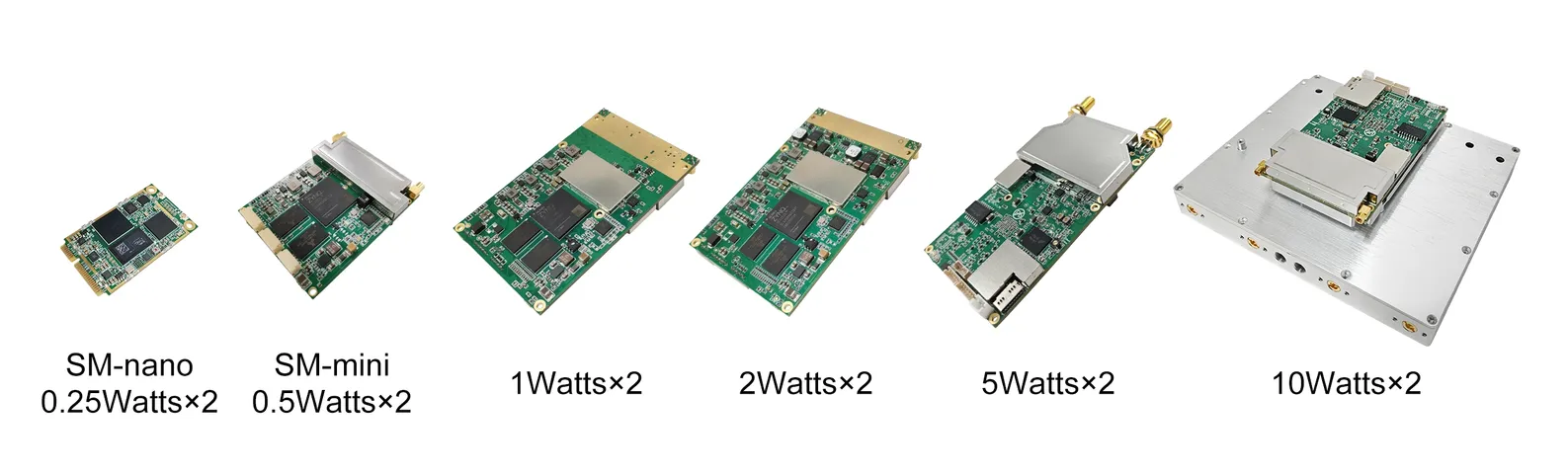

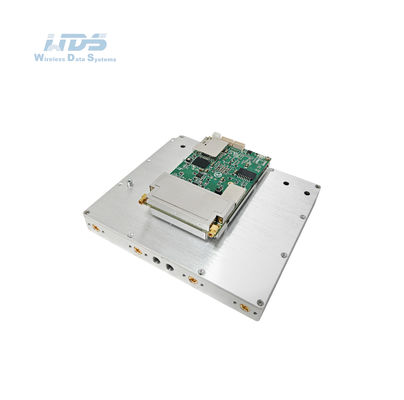

| Kích thước/Trọng lượng | 5.1x3.0x0.6cm/11g, Mô-đun 0,25Watts x2, SM-nano 5.8x4.8x1.0cm/27g, Mô-đun 0,5Watts x2, SM-mini 8.7x5.4x1.0cm/40g, Mô-đun 1Watts x2 8.7x5.4x1.0cm/43g, Mô-đun 2Watts x2/4Watts x2 11.5x5.4x1.3cm/56g, Mô-đun 5Watts x2 12.7x11.0x3.4cm/524g, Mô-đun 10(20)Watts x2 |
| Cài đặt | 4 Lỗ gắn |
| Nguồn | |
| Điện áp cung cấp | 3.5-5VDC, 0,25Watts×2, SM-nano 9-32VDC, 0,5Watts×2, SM-mini 9-39VDC, 1Watts×2 12-36VDC, 2Watts×2/4(5)Watts×2 18-32VDC, 10(20)Watts×2 |
| Tiêu thụ điện năng | Hoạt động 1-2A/Chế độ chờ 0,5-1A@3,5-5V, 0,25Watts×2, SM-nano Hoạt động 0,3-0,5A/Chế độ chờ 0,2-0,3A@12V, 0,5Watts×2, SM-mini Hoạt động 0,5-1A/Chế độ chờ 0,4-0,6A@12V, 1Watts×2 Hoạt động 1-2A/Chế độ chờ 0,5-0,7A@12V, 2Watts×2/4(5)Watts×2 Hoạt động 3-6A/Chế độ chờ 0,7-0,9A@16,8V, 10Wx2 Hoạt động 6-7A/Chế độ chờ 0,7-0,9A@20V, 20Wx2 |
| Lựa chọn nguồn | Cấp nguồn bằng cáp chính |
| Giao diện | |
| Giao diện cơ bản | Cổng mạng (IP/WiFi), Cổng nối tiếp (232/485/422/TTL, Sbus/USB/Bluetooth), Cổng âm thanh (MIC-SP-PTT/VoIP), Định tuyến mạng công cộng 4G-5G/4G LTE/Vệ tinh/Fibe |

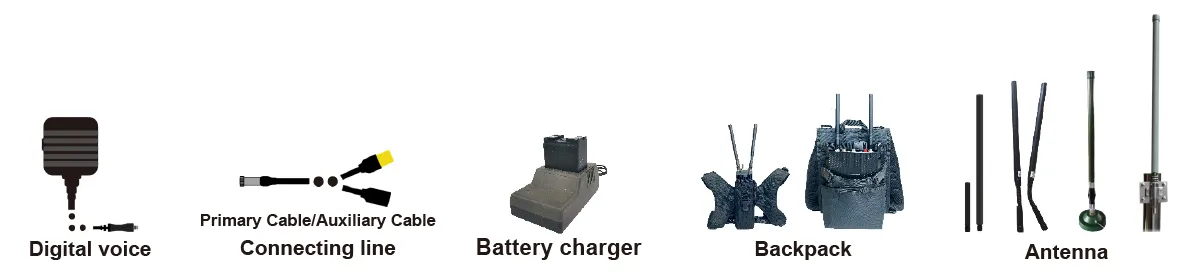

| Nhấn để nói/Giao diện phụ trợ | MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Mở rộng mạng | Định tuyến mạng công cộng/4G LTE, Tích hợp WB-NB, Fiber, Vệ tinh |
| Mở rộng video | Độ trễ thấp HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Chỉ báo trạng thái liên kết | Đỏ liên tục - Mạng không được kết nối Đỏ nhấp nháy - Bắt đầu/không kết nối với mạng Xanh lục liên tục - Mạng được kết nối Xanh lục nhấp nháy - PTT thoại đã tắt |
| Chỉ báo liên kết RSSI | Xanh lục liên tục - Chất lượng liên kết tuyệt vời Xanh lam liên tục - Chất lượng liên kết tốt Vàng liên tục - Chất lượng liên kết ở mức trung bình Tím liên tục - Chất lượng liên kết hơi tệ hơn Đỏ liên tục - Chất lượng liên kết kém hoặc liên kết đã tắt |
| Giao diện quản lý/ Giao diện điều khiển |
Quản lý mạng dựa trên web/GUI, Giao diện phát triển thứ cấp API/SNMP |
