Thông tin chi tiết sản phẩm:
|
| Loại: | Phương tiện giao thông | ||
|---|---|---|---|
| Làm nổi bật: | Máy phát video không dây NBMesh cofdm,Máy phát video không dây 20W cofdm,Máy phát video cofdm OEM |
||

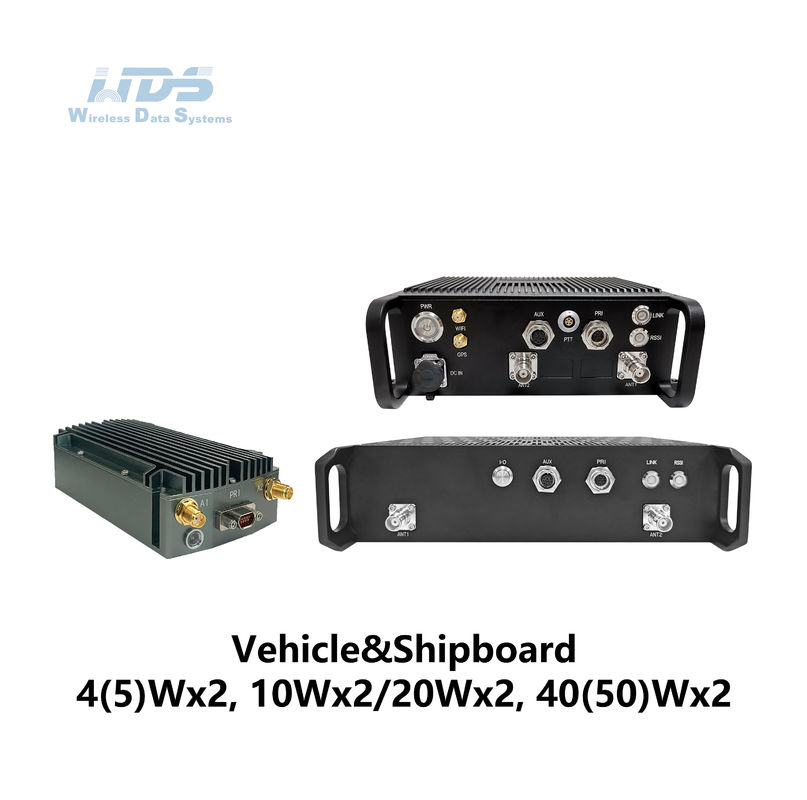

NBMesh Phương tiện trên xe/tàu
Radio/module lưới băng hẹp dòng NBMesh phù hợp với các tình huống mạng phân tán nơi tốc độ dịch vụ không cao, khoảng cách truyền xa và phạm vi truyền dựa trên chuyển tiếp nhiều chặng. Hình thái mạng là mạng nhiều chặng, bao gồm một số nút phân phối. Cấu trúc nhỏ gọn, nhẹ, thiết kế một bo mạch, thuận tiện cho người dùng tích hợp vào các loại thiết bị đầu cuối khác nhau, để thực hiện truyền dữ liệu mạng đường dài ổn định và đáng tin cậy.
Thông số kỹ thuật Radio trên xe/tàu
| Nền tảng SDR, Dạng sóng | 9363 hoặc 9361+7Z020, Mạng di động MANET |
| Công nghệ MIMO | Mã hóa không gian-thời gian, Đa dạng thu, Tạo chùm TX / RX |
| Tần số (70M-6GHz có thể tùy chỉnh) | UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ Băng L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ Băng S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ Băng C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz) |
| Băng thông kênh | 250k/500k/1MHz (Anten kép) |
| Độ nhạy | -117dBm@250KHz |
| Chế độ điều chế | BPSK/QPSK/16QAM (Thích ứng), OFDM (Anten kép) |
| Tốc độ dữ liệu trên không | 50-250kbps@250kHz (Anten kép) 125-500kbps@500kHz (Anten kép) 250-1000kbps@1MHz (Anten kép) |
| Chế độ đa truy cập | CSMA/TDMA |
| Kênh RF | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Công suất phát | 4(5)/10/20/40(50)Watts (Anten kép) |
| Một chặng Khoảng cách liên lạc | 30-100 km (LOS), 1-30 km (Khu vực đô thị) |
| Chế độ làm việc | Điểm-tới-điểm/Điểm-tới-đa điểm/Đa điểm-tới-đa điểm, Định tuyến động/Chuyển tiếp nhiều chặng, Sao/Đường thẳng/Mạng/Lai |
| Đầu nối | Cổng nối tiếp (hai chiều điểm-tới-điểm, một chiều điểm-tới-nhiều điểm)/ Cổng mạng (unicast, multicast, broadcast)/Giọng nói, Vị trí (broadcast) |
| Độ trễ một chặng | Trung bình 7mS (BW 1MHz) |
| Mã hóa | DES, AES128/256, SNOW3G/ZUC tùy chọn, Mã hóa thẻ Chip/TF tùy chỉnh hoặc máy mã hóa bên ngoài |
| Chế độ chống nhiễu | Lựa chọn kênh quét phổ thủ công, Lựa chọn tần số thông minh nâng cao toàn dải (nhận biết phổ)/Nhảy tần thích ứng toàn dải FHSS/Chế độ chuyển vùng tùy chọn |
| Quản lý cục bộ/từ xa | Tần số hoạt động, băng thông kênh, ID mạng, cài đặt thông số công suất phát và các thông số khác, quét phổ, hiển thị thời gian thực và ghi lại thống kê về cấu trúc liên kết mạng, cường độ trường liên kết, tỷ lệ tín hiệu trên tạp âm, lưu lượng tải lên và tải xuống, khoảng cách nút, bản đồ điện tử GPS/Beidou, nhiệt độ/điện áp/giám sát nhiễu, nâng cấp phần mềm. Tắt tiếng và đánh thức từ xa tùy chọn |
| Khác | Thời gian khởi động nhỏ hơn 28 giây và thời gian truy cập/cập nhật/chuyển đổi mạng nhỏ hơn 1 giây. Không có giới hạn về dung lượng người dùng của một hệ thống duy nhất (256 nút trở lên) và số lượng chặng trong mạng Mesh (Dữ liệu 15+ chặng, thoại 10+ chặng, video 8+ chặng). Tổng tổn thất tốc độ truyền cho hơn ba chặng nhỏ hơn 70%. Tự động theo dõi sóng mang, thích ứng với độ lệch tần số Doppler là ±6kHz, hỗ trợ liên lạc di động ở tốc độ trên 7200 km/h (6Mach, 2000 mét/giây). |
| Kích thước mạng/ Khả năng nhiều chặng | Một mạng có hơn 256 nút/15 chặng |
| Nhiệt độ hoạt động | -40℃ ~+80℃ |
| Mức độ bảo vệ | IP66, IP67/IP68 Tùy chỉnh |
| Điện áp/ Tiêu thụ điện năng | 12-36VDC/Hoạt động 1-2A/Chế độ chờ 0.5-0.7A@12V, 2/4(5)Watts x2 18-32VDC/Hoạt động 3-6A/Chế độ chờ 0.7-0.9A@16.8V, 10Watts x2 18-32VDC/Hoạt động 6-7A/Chế độ chờ 0.7-0.9A@20V, 20/40(50)Watts x2 |
| Lựa chọn nguồn | Cấp nguồn bằng pin Twist-Lock hoặc cáp chính |

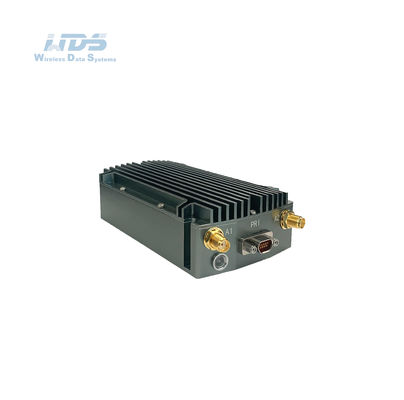

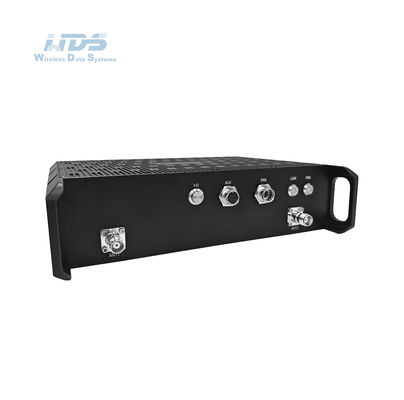

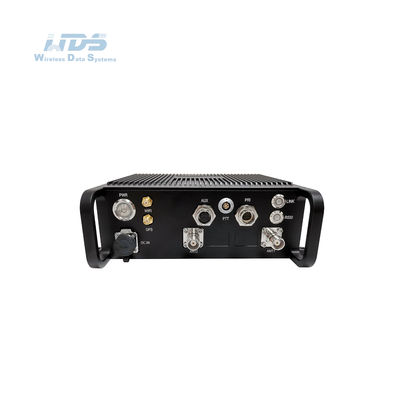

| Kích thước/Trọng lượng | 11.7x6.2x3.2cm/279g, 4(5)Wx2 Xe/Tàu có ăng-ten kép 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 Xe/Tàu có ăng-ten kép 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 Xe/Tàu có ăng-ten kép |
| Lắp đặt/Màu sắc | 4 Lỗ gắn/Đen, Xám sắt, Xanh quân đội Tùy chọn |
| Giao diện cơ bản | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Đầu vào DC |
| Nhấn để nói/ Giao diện phụ trợ | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Mở rộng mạng Tùy chọn | Định tuyến mạng công cộng/4G LTE, Tích hợp WB-NB, Fiber, Vệ tinh |
| Mở rộng video Tùy chọn | Độ trễ thấp HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Chỉ báo trạng thái liên kết | Đỏ liên tục - Mạng không được kết nối Đỏ nhấp nháy - Bắt đầu/không kết nối với mạng Xanh lục liên tục - Mạng được kết nối |
| Chỉ báo liên kết RSSI | Xanh lục liên tục - Chất lượng liên kết tuyệt vời Xanh lam liên tục - Chất lượng liên kết tốt Vàng liên tục - Chất lượng liên kết ở mức trung bình Tím liên tục - Chất lượng liên kết hơi kém Đỏ liên tục - Chất lượng liên kết kém hoặc liên kết đã tắt |
Giao diện quản lý/ Giao diện điều khiển | Quản lý mạng dựa trên web/GUI, API cho giao diện phát triển thứ cấp/SNMP |
Hình thái mạng sao I Hình thái mạng sao II Hình thái mạng sao III
