Thông tin chi tiết sản phẩm:
|
| Kiểu: | Lên không khí | ||
|---|---|---|---|
| Làm nổi bật: | Airborne Radio SmartMesh Network,Airborne Radio SmartMesh,SmartMesh Airborne Radio |
||
| Chung | |
| Nền tảng SDR, Dạng sóng | 9363 hoặc 9361+7Z020, Mạng di động MANET |
| Công nghệ MIMO | Mã hóa không gian-thời gian, Đa dạng thu, tạo chùm TX / RX |
| Độ nhạy thu | -103dBm@5MHz BW |
| Băng thông kênh | Cài đặt 1.25/2.5/5/10/20MHz; Hỗ trợ truyền và nhận với các băng thông kênh khác nhau, đạt được băng rộng và băng hẹp hỗn hợp |
| Tốc độ dữ liệu | 1-70Mbps (10MHz BW) Thích ứng, QoS |
| Chế độ điều chế | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Thích ứng |
| Công suất đầu ra RF (Hỗ trợ TPC, điều khiển công suất truyền, có thể điều chỉnh 1dBm) |
0,25Watts x2 0,5(1)Watts x2 1Watts x2 2Watts x2 4(5)Watts x2 10(20)Watts x2 |
| Một chặng Khoảng cách liên lạc |
Không đến G. 3-15KM, 0,25Watts x2; 10-30KM, 0,5Watts x2; 20~50KM, 1Watts x2; 50~100KM, 2Watts x2; 100~150KM, 4Watts x2; 100~200KM, 5Watts x2; 150~300KM, 10Watts x2; 250~500KM, 20Watts x2 |
| Chế độ | Điểm-điểm/Điểm-đa điểm/Đa điểm-đa điểm phân tán không trung tâm, Lớp 2 hoặc 3 của định tuyến động, Chuyển tiếp nhiều chặng, Sao/Đường/Mạng/Lai |
| Độ trễ một chặng | Trung bình 10mS (20MHz BW) |
| Mã hóa | DES, AES128/256, SNOW3G/ZUC tùy chọn, Chip /Mã hóa thẻ TF tùy chỉnh |
| Chế độ chống nhiễu | Lựa chọn kênh quét phổ thủ công/Lựa chọn tần số thông minh nâng cao toàn dải (nhận biết phổ)/Nhảy tần số thích ứng toàn dải FHSS/Chế độ chuyển vùng, Chống nhiễu đa cấp |
| Quản lý cục bộ/từ xa | Tần số hoạt động, băng thông kênh, ID mạng, cài đặt thông số công suất truyền và các thông số khác, quét phổ, hiển thị thời gian thực và hồ sơ thống kê về cấu trúc liên kết mạng, cường độ trường liên kết tỷ lệ tín hiệu trên tạp âm, lưu lượng tải lên và tải xuống, khoảng cách nút, bản đồ điện tử định vị GPS/BD/GLONASS, nhiệt độ/điện áp/giám sát nhiễu, nâng cấp phần mềm. Tắt tiếng và đánh thức từ xa tùy chọn |
| Khác | Thời gian khởi động nhỏ hơn 28 giây và thời gian truy cập/cập nhật/chuyển đổi mạng nhỏ hơn 1 giây Không có giới hạn về dung lượng người dùng của một hệ thống duy nhất (256 nút trở lên) và số lượng chặng trong mạng Mesh (Dữ liệu 15+ chặng, thoại 10+ chặng, video 8+ chặng). Tổng tổn thất băng thông cho ba chặng trở lên nhỏ hơn 70%. Tự động theo dõi sóng mang, thích ứng với độ lệch tần số Doppler là ±6kHz, hỗ trợ liên lạc di động ở tốc độ trên 7200 km/giờ (6 Mach, 2000 mét/giây) |
| Băng tần (300M-6GHz/Uper C-X-Ku có thể tùy chỉnh. TDD cùng tần số hoặc khác tần số, 2T2R ở băng tần đơn) | |
| BĂNG TẦN | Phạm vi tần số |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Băng L | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Băng S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Băng C | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| (Lưu ý: Công suất RF, Kích thước, Trọng lượng khác nhau) | |
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Môi trường | |
| Nhiệt độ hoạt động | -40ºC ~+80ºC |
| Mức độ bảo vệ | IP66,IP67/IP68 Tùy chỉnh |
| Cơ khí | |

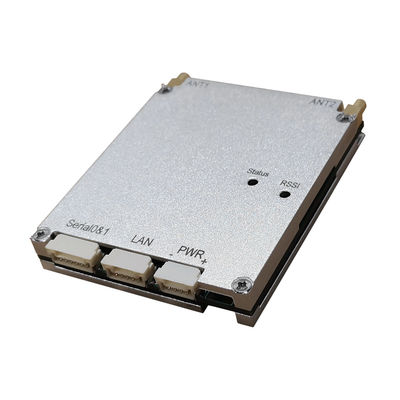

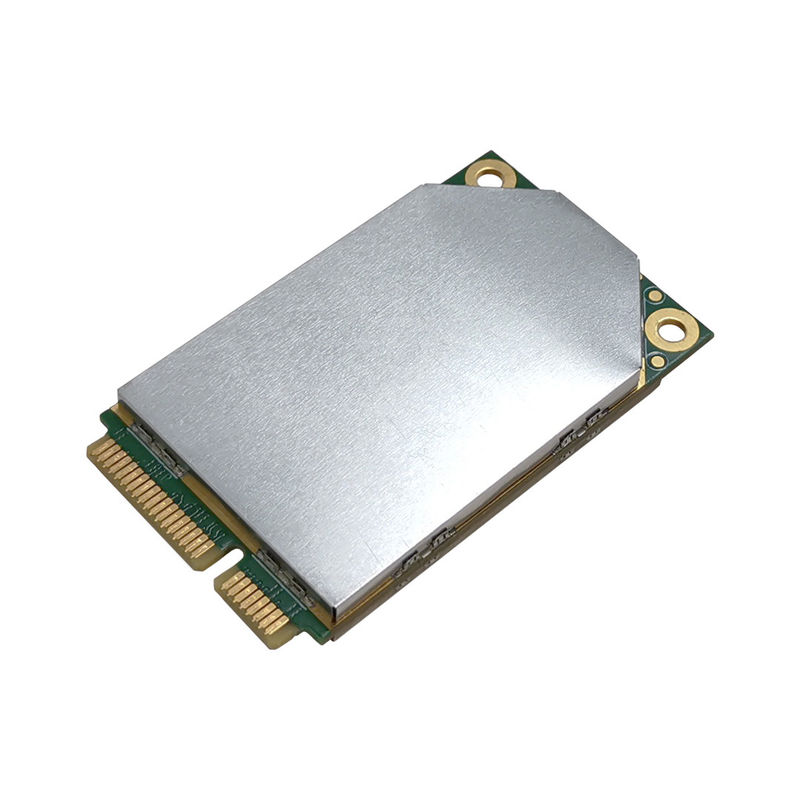

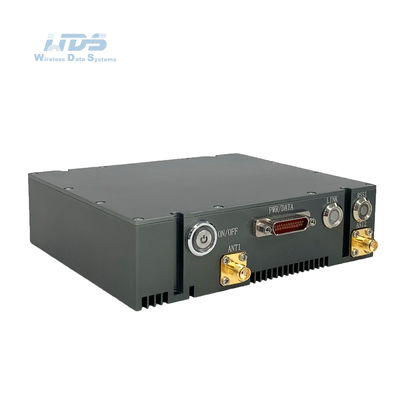

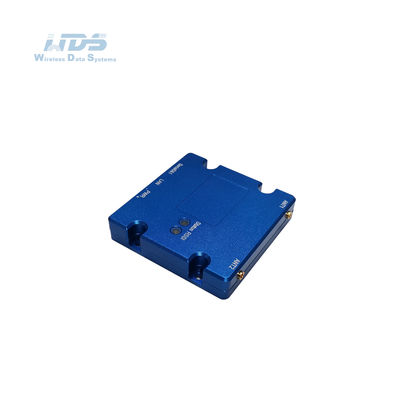

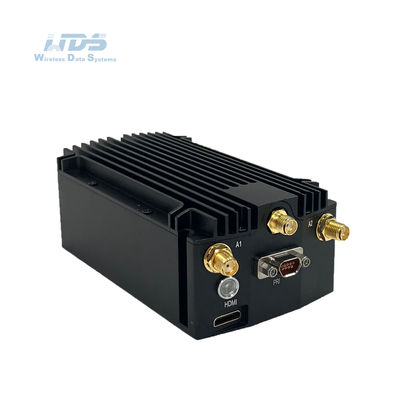

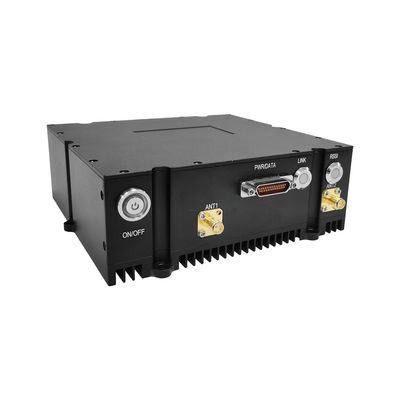

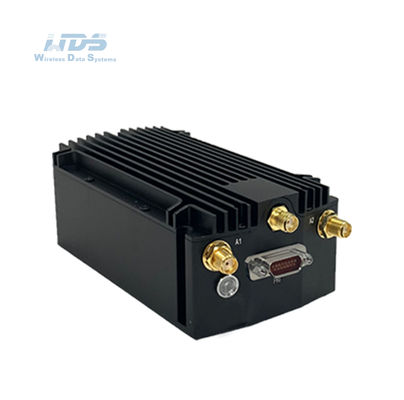

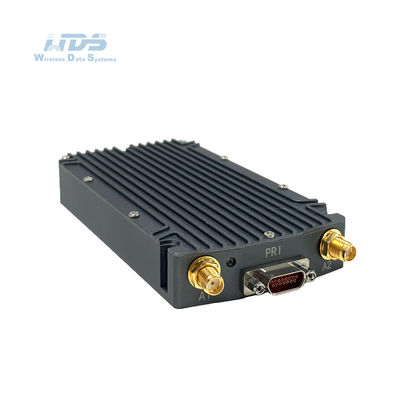

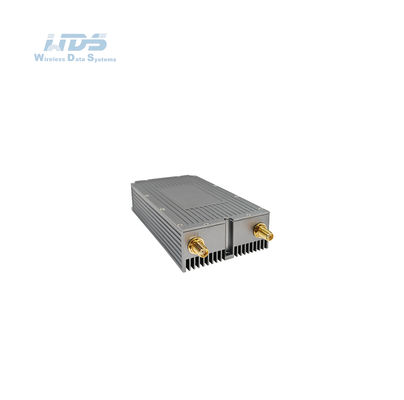

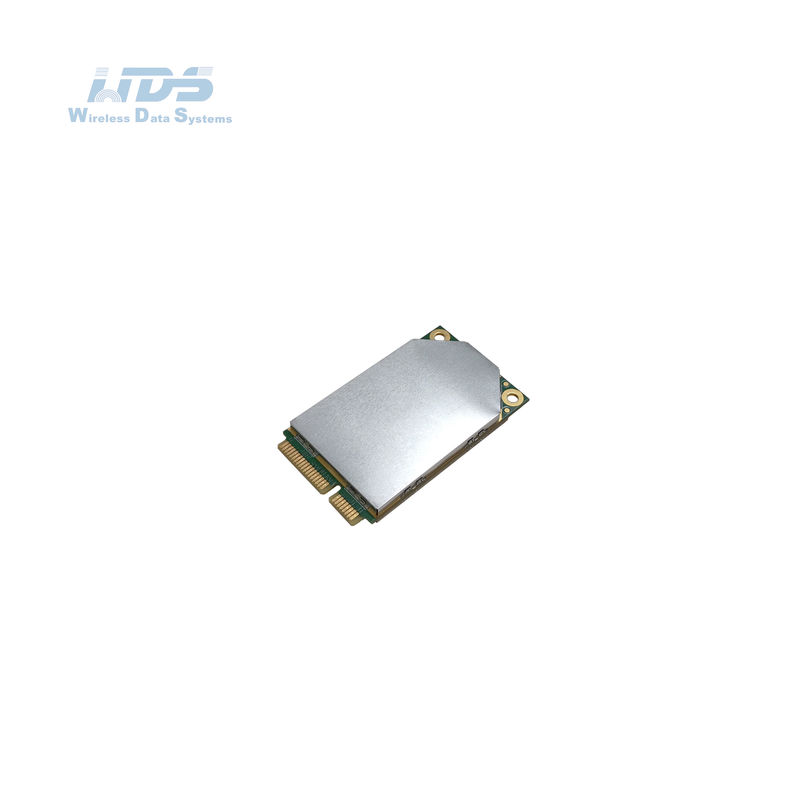

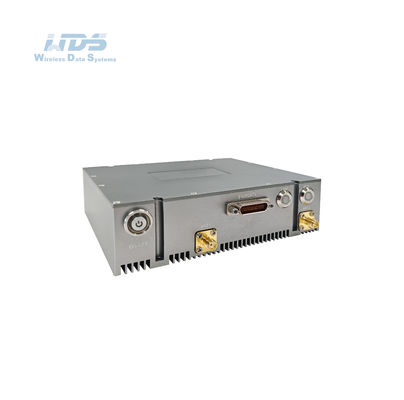

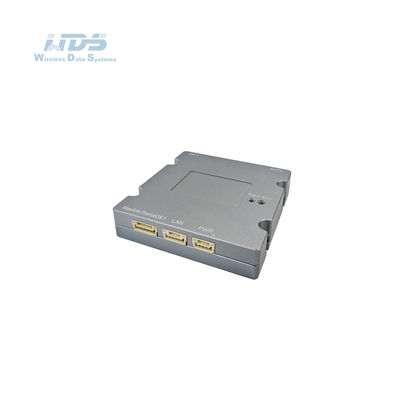

| Kích thước/Trọng lượng | 5.1x3.0x0.7cm/14g, Radio trên không 0,25Watts x2, SM-nano 6.0x4.8x1.1cm/46g, Radio trên không 0,5(1)Watts x2, SM-mini 6.0x5.8x1.3cm/60g, Radio trên không 0,5(1)Watts x2, SM-mini 11.7x6.2x2.0cm/160g, Radio trên không 1(2)Watts x2 - Xám sắt 13.8x6.2x2.7cm/225, Radio trên không 4(5)Watts x2 - Xám sắt 12.8x13.4x3.8cm/598g, Radio trên không 10Watts x2/20Watts x2 - Xám sắt 14.2x14.0x5.0cm/962g, Radio trên không 10Watts x2/20Watts x2 - Đen |
| Lắp đặt/Màu sắc | 4 Lỗ gắn/Đen, Xám sắt, Xanh quân đội Tùy chọn |
| Nguồn | |
| Điện áp cung cấp | 3.5-5VDC, 0,25Watts x2, SM-nano 9-32VDC, 0,5Watts x2, SM-mini 9-39VDC, 1Watts x2 12-36VDC, 2Watts x2/4(5)Watts x2 18-32VDC, 10Watts x2/20Watts x2 |
| Tiêu thụ điện năng | Hoạt động 1-2A/Chế độ chờ 0,5-1A@3,5-5V, 0,25Watts x2, SM-nano Hoạt động 0,3-0,5A/Chế độ chờ 0,2-0,3A@12V, 0,5Watts×2, SM-mini Hoạt động 1-2A/Chế độ chờ 0,5-0,7A@12V, 1Watts×2/2Watts×2 Hoạt động 2-4A/Chế độ chờ 0,5-0,7A@12V, 4(5)Watts×2 Hoạt động 3-6A/Chế độ chờ 0,7-0,9A@16,8V,10Watts×2 Hoạt động 6-10A/Chế độ chờ 0,7-0,9A@20V, 20Watts×2 |
| Lựa chọn nguồn | Cấp nguồn bằng cáp chính |
| Giao diện | |
| Giao diện cơ bản | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Đầu vào DC |
| Nhấn để nói/Giao diện phụ trợ | MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Mở rộng mạng | Định tuyến mạng công cộng/4G LTE, tích hợp WB-NB, Fiber, Vệ tinh |
| Mở rộng video | Độ trễ thấp HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Chỉ báo trạng thái liên kết | Đỏ liên tục - Mạng không được kết nối Đỏ nhấp nháy - Bắt đầu/không kết nối với mạng Xanh lục liên tục - Mạng được kết nối Xanh lục nhấp nháy - Thoại PTT đã tắt |
| Chỉ báo liên kết RSSI | Xanh lục liên tục - Chất lượng liên kết tuyệt vời Xanh lam liên tục - Chất lượng liên kết tốt Vàng liên tục - Chất lượng liên kết ở mức trung bình Tím liên tục - Chất lượng liên kết hơi kém Đỏ liên tục - Chất lượng liên kết kém hoặc liên kết đã tắt |
| Giao diện quản lý/ Giao diện điều khiển |
Quản lý mạng dựa trên web/GUI, giao diện phát triển thứ cấp API/SNMP |
