Thông tin chi tiết sản phẩm:
|
| Loại: | mô-đun | ||
|---|---|---|---|
| Làm nổi bật: | Mô-đun mimo SmartMesh,Mô-đun MIMO công nghiệp,Mô-đun lưới không dây |
||
Các tính năng chính của SmartMesh Wireless Broadband MESH:
Hiệu suất RF:
Hiệu suất mạng:
Khác:

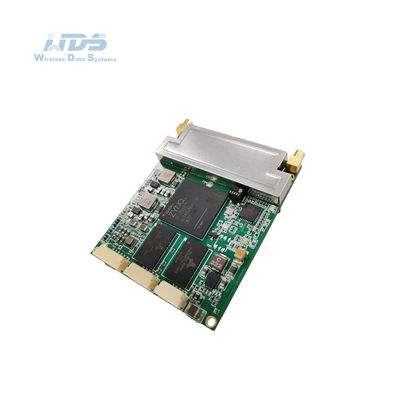

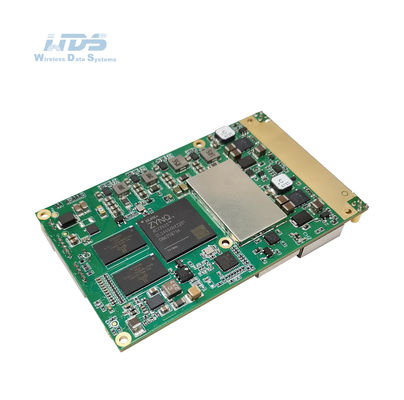

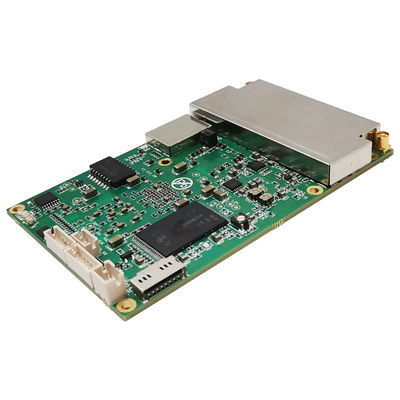

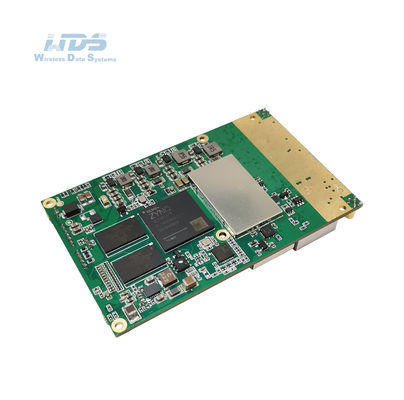

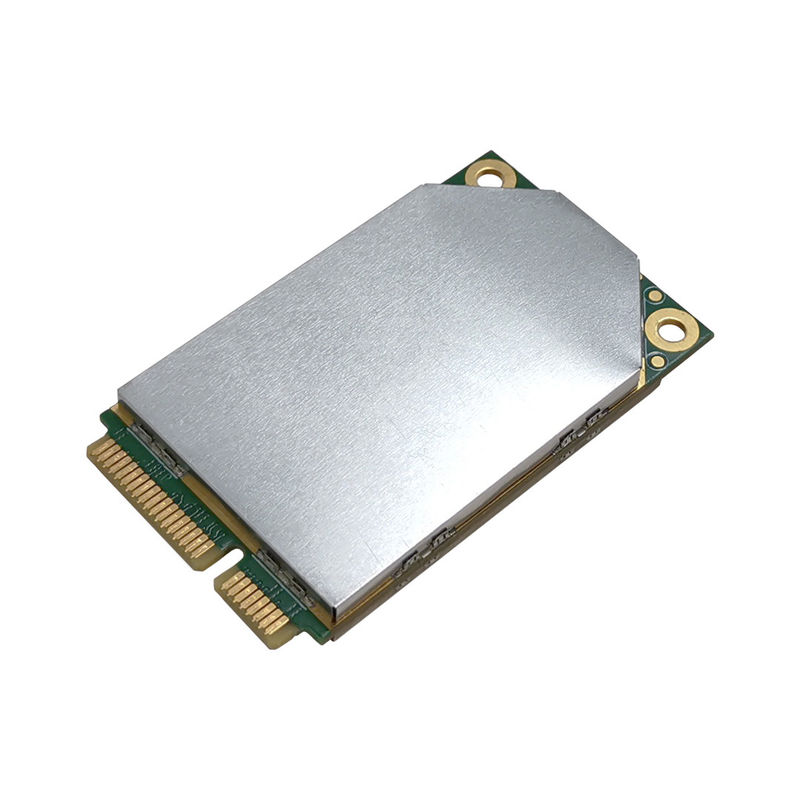

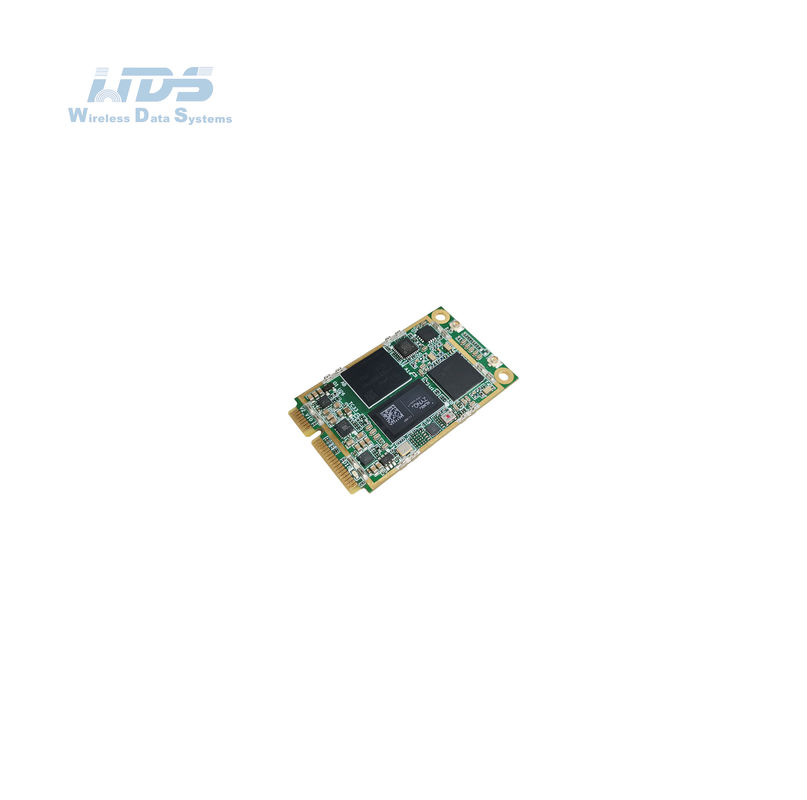

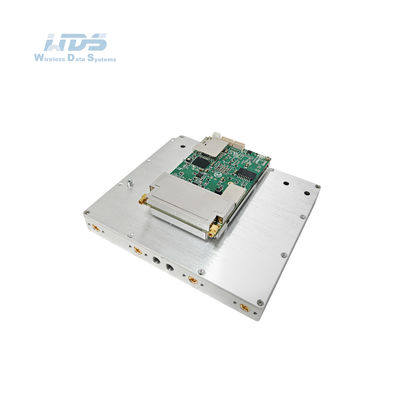

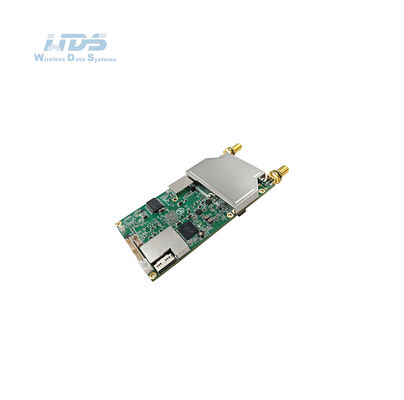

Thông số kỹ thuật mô-đun OEM
| Chung | |
| Nền tảng SDR, Dạng sóng | 9363 hoặc 9361+7Z020, Mạng di động MANET |
| Công nghệ MIMO | Mã hóa không gian-thời gian, Đa dạng thu, tạo chùm TX / RX |
| Độ nhạy thu | -103dBm@5MHz BW |
| Băng thông kênh | Cài đặt 1.25/2.5/5/10/20MHz; Hỗ trợ truyền và nhận với các băng thông kênh khác nhau, đạt được băng rộng và băng hẹp hỗn hợp |
| Tốc độ dữ liệu | 1-70Mbps (20MHz BW) Thích ứng, QoS |
| Chế độ điều chế | TD-COFDM, BPSK/QPSK/16QAM/64QAM Thích ứng (tùy chọn cài đặt cố định) |
| Công suất đầu ra RF (Hỗ trợ TPC, điều khiển công suất truyền, có thể điều chỉnh 1dBm) |
0.25Watts x2 0.5(1)Watts x2 1Watts x2 2Watts x2 4(5)Watts x2 10(20)Watts x2 |
|
Một chặng Khoảng cách liên lạc |
Không khí đến G. 3-15KM, 0.25Watts x2; 10-30KM, 0.5Watts x2; 20~50KM, 1Watts x2; 50~100KM, 2Watts x2; 100~150KM, 4Watts x2; 100~200KM, 5Watts x2; 150~300KM, 10Watts x2; 250~500KM, 20Watts x2 |
| Chế độ | Điểm-điểm/Điểm-đa điểm/Đa điểm-đa điểm phân tán không trung tâm, Lớp 2 hoặc 3 của định tuyến động, chuyển tiếp nhiều chặng, Star/Line/Network/Hybrid |
| Độ trễ một chặng | Trung bình 10mS (20MHz BW) |
| Mã hóa | DES, AES128/256, SM4, SNOW3G/ZUC tùy chọn, mã hóa thẻ Chip/TF tùy chỉnh hoặc máy mã hóa bên ngoài |
| Chế độ chống nhiễu | Lựa chọn kênh quét phổ thủ công/Lựa chọn tần số thông minh nâng cao toàn dải (nhận biết phổ)/Nhảy tần số thích ứng toàn dải FHSS/Chế độ chuyển vùng, Chống nhiễu đa cấp |
| Quản lý cục bộ/từ xa | Tần số hoạt động, băng thông kênh, ID mạng, cài đặt thông số công suất truyền và các thông số khác, quét phổ, hiển thị thời gian thực và thống kê các bản ghi về cấu trúc liên kết mạng, cường độ trường liên kết, tỷ lệ tín hiệu trên tạp âm, lưu lượng tải lên và tải xuống, khoảng cách nút, bản đồ điện tử định vị GPS/BD/GLONASS, giám sát nhiệt độ/điện áp/gây nhiễu, nâng cấp phần mềm. Tắt và đánh thức từ xa tùy chọn |
| Khác |
Thời gian khởi động nhỏ hơn 28 giây và thời gian truy cập/cập nhật/chuyển đổi mạng nhỏ hơn 1 giây Tự động theo dõi sóng mang, thích ứng với độ lệch tần số Doppler ±6kHz, hỗ trợ liên lạc di động ở tốc độ trên 7200 km/giờ (6 Mach, 2000 mét/giây) |
| Băng tần (300M-6GHz/Uper C-X-Ku có thể tùy chỉnh. TDD cùng tần số hoặc khác tần số, 2T2R ở băng tần đơn) | |
| BĂNG TẦN | Phạm vi tần số |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Băng tần L (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Băng tần S (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Băng tần C (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (Lưu ý: Công suất RF, Kích thước, Trọng lượng khác nhau) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Môi trường | |
| Nhiệt độ hoạt động | -40℃ ~+80℃ |
| Mức độ bảo vệ | IP66,IP67/IP68 Tùy chỉnh |
| Cơ khí | |
| Kích thước/Trọng lượng | 5.1x3.0x0.6cm/11g, Mô-đun 0.25Watts x2, SM-nano 5.8x4.8x1.0cm/27g, Mô-đun 0.5Watts x2, SM-mini 8.7x5.4x1.0cm/40g, Mô-đun 1Watts x2 8.7x5.4x1.0cm/43g, Mô-đun 2Watts x2/4Watts x2 11.5x5.4x1.3cm/56g, Mô-đun 5Watts x2 12.7x11.0x3.4cm/524g, Mô-đun 10(20)Watts x2 |
| Cài đặt/Màu sắc | 4 Lỗ gắn/Đen, Xám sắt, Xanh quân đội Tùy chọn |
| Nguồn | |
| Điện áp cung cấp | 3.5-5VDC, 0.25Watts×2, SM-nano 9-32VDC, 0.5Watts×2, SM-mini 9-39VDC, 1Watts×2 12-36VDC, 2Watts×2/4(5)Watts×2 18-32VDC, 10(20)Watts×2 |
| Tiêu thụ điện năng | Hoạt động 1-2A/Chế độ chờ 0.5-1A@3.5-5V, 0.25Watts×2, SM-nano Hoạt động 0.3-0.5A/Chế độ chờ 0.2-0.3A@12V, 0.5Watts×2, SM-mini Hoạt động 0.5-1A/Chế độ chờ 0.4-0.6A@12V, 1Watts×2 Hoạt động 1-2A/Chế độ chờ 0.5-0.7A@12V, 2Watts×2/4(5)Watts×2 Hoạt động 3-6A/Chế độ chờ 0.7-0.9A@16.8V, 10Wx2 Hoạt động 6-7A/Chế độ chờ 0.7-0.9A@20V, 20Wx2 |
| Lựa chọn nguồn | Nguồn điện bằng Pin khóa xoắn hoặc Cáp chính |
| Giao diện | |
| Giao diện cơ bản | RF: MMCX×2 (2×TRx), J1 (đầu vào DC), J4 (kinh doanh Ethernet, kênh dữ liệu), J7 (cổng nối tiếp 0, mức RS-232 cổng nối tiếp 1), đường điều khiển bộ khuếch đại công suất bên ngoài |
| Nhấn để nói/Giao diện phụ trợ | MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Mở rộng mạng | Định tuyến mạng công cộng 4G-5G/Tích hợp WB-NB /LTE, Vệ tinh, Sợi quang |
| Mở rộng video | Độ trễ thấp HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Chỉ báo trạng thái liên kết | Màu đỏ liên tục - Mạng không được kết nối Màu đỏ nhấp nháy - Bắt đầu/không kết nối với mạng Màu xanh lục liên tục - Mạng được kết nối Màu xanh lục nhấp nháy - Giọng nói PTT đã tắt |
| Chỉ báo liên kết RSSI | Màu xanh lục liên tục - Chất lượng liên kết tuyệt vời Màu xanh lam liên tục - Chất lượng liên kết tốt Màu vàng liên tục - Chất lượng liên kết ở mức trung bình Màu tím liên tục - Chất lượng liên kết hơi kém Màu đỏ liên tục - Chất lượng liên kết kém hoặc liên kết đã tắt |
|
Giao diện quản lý/ Giao diện điều khiển |
Quản lý mạng dựa trên web/GUI, giao diện phát triển thứ cấp API/SNMP |
