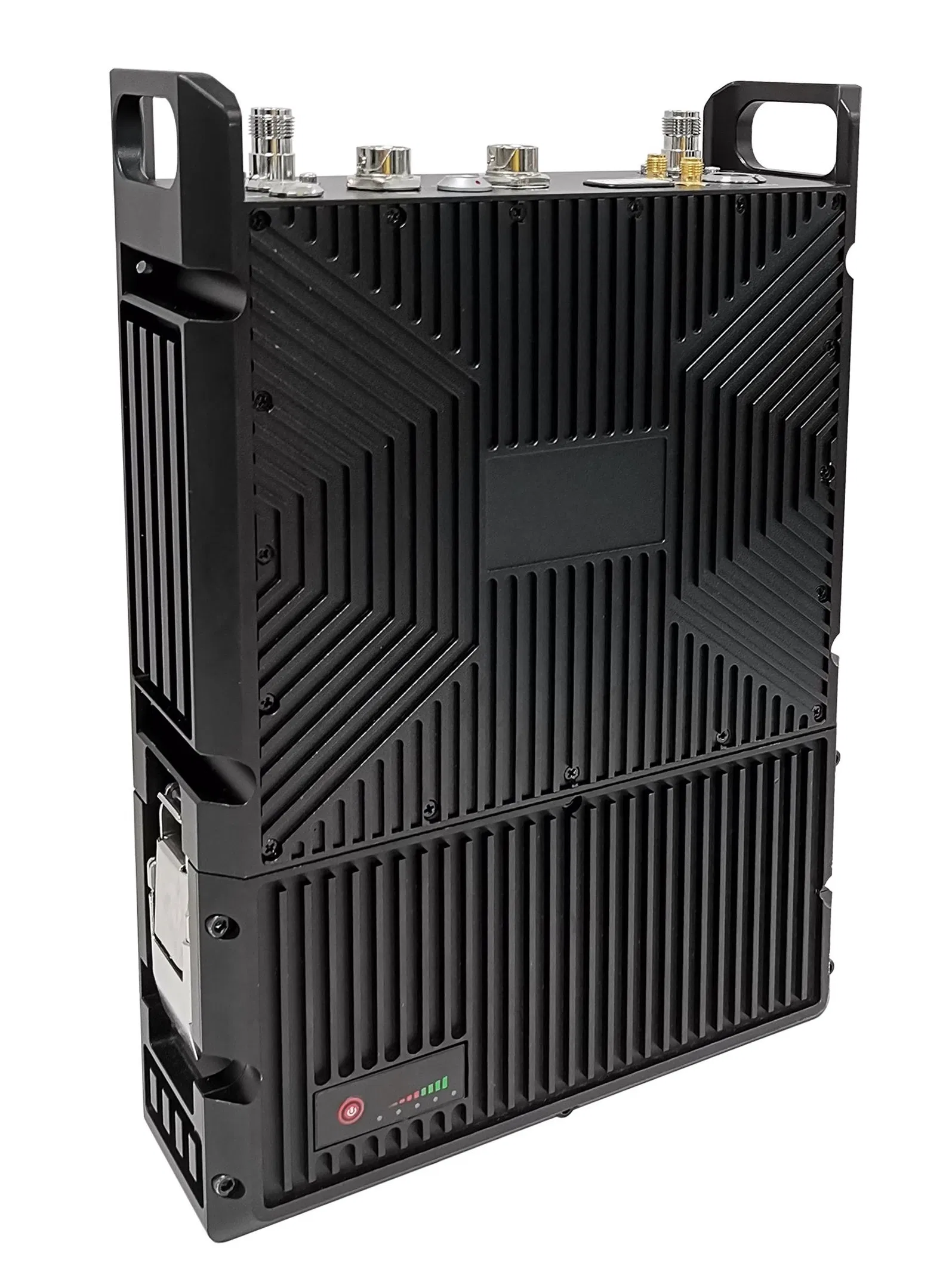

Mesh Radio-NBmesh Series of Wireless Narrowband MESH of Backpack Radio (MESH của máy phát thanh ba lô)

Bộ đàm/module mesh băng tần hẹp dòng NBmesh phù hợp với các tình huống mạng phân tán nơi tốc độ dịch vụ không cao, khoảng cách truyền xa và phạm vi truyền dựa trên chuyển tiếp nhiều chặng. Cấu trúc liên kết là mạng nhiều chặng, bao gồm một số nút phân phối. Cấu trúc nhỏ gọn, nhẹ, thiết kế một bo mạch, thuận tiện cho người dùng tích hợp vào nhiều loại thiết bị đầu cuối khác nhau, để đạt được truyền dữ liệu đường dài ổn định và đáng tin cậy.
Đặc trưng:
1. Chuyển tiếp nhiều chặng, Mạng hiệu quả
2. Tốc độ thấp, Độ nhạy cao
3. Tần số băng tần UHF/L/S
4. Công suất RF 2/4/10/20 Watts
5. Cổng nối tiếp / Cổng mạng, Giọng nói/vị trí
6. Nhảy tần thông minh
Bộ đàm/module mesh băng tần hẹp dòng NBMesh, hỗ trợ định tuyến động điểm-điểm, điểm-đa điểm và đa điểm-đa điểm, truyền dữ liệu không dây chuyển tiếp nhiều chặng, được sử dụng trong cụm UAV, chỉ huy điều khiển hỏa lực vũ trang, chỉ huy liên lạc khẩn cấp, liên lạc trên biển đội hình tàu, thông tin liên lạc mạng tự tổ chức phòng cháy chữa cháy rừng.

Hiệu suất:
1. Khoảng cách truyền xa, Khả năng chống nhiễu mạnh
2. Khả năng thích ứng với môi trường di động
3. Lớp ứng dụng hỗ trợ tất cả các loại thiết bị đầu cuối ứng dụng Cổng nối tiếp/Cổng mạng
4. Hỗ trợ triển khai nhanh chóng, thay đổi động cấu trúc liên kết mạng, tự tổ chức mà không cần kết nối mạng trung tâm và chuyển tiếp nhiều chặng
5. Độ nhạy thu lên đến -117dBm@250KHz BW
6. Khả năng truyền dữ liệu thích ứng, có thể chọn chế độ điều chế và chế độ mã hóa một cách thích ứng theo những thay đổi của môi trường và thực hiện truyền tốc độ dữ liệu thích ứng
7. Khả năng kết nối mạng linh hoạt và hiệu quả, hỗ trợ giao thức TDMA khe thời gian động, giao thức CSMA, các tình huống dịch vụ đo lường và điều khiển tập trung với hơn 6 chặng và dịch vụ thoại
8. Không cần cấu hình địa chỉ IP và trình điều khiển, khả năng tương thích liền mạch với giao thức TCP, UDP cấp trên, có thể đạt được giọng nói, tệp và các tương tác dữ liệu minh bạch khác

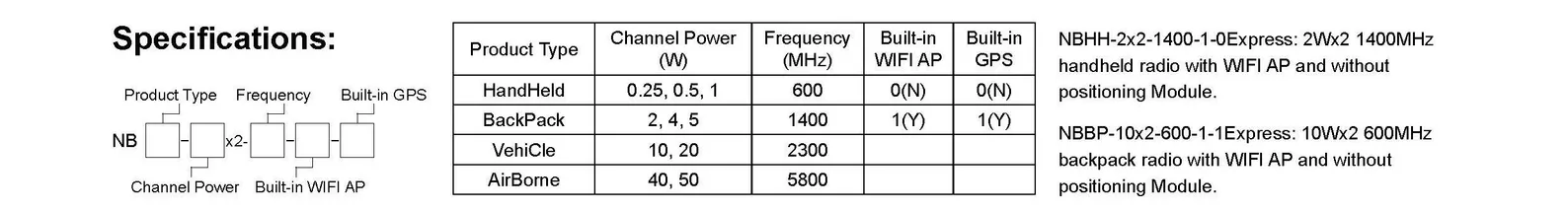

Thông số kỹ thuật bộ đàm Mesh băng tần hẹp NBMesh

Nền tảng SDR, Dạng sóng	9363+7Z020, Mạng di động MANET
Công nghệ MIMO	Mã hóa không gian-thời gian, Đa dạng thu, Tạo chùm TX / RX
Tần số (70M-6GHz có thể tùy chỉnh)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ Băng tần L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ Băng tần S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ Băng tần C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
Băng thông kênh	250k/500k/1MHz (Anten kép), 400kHz (Anten đơn)
Độ nhạy	-117dBm@250KHz
Chế độ điều chế	BPSK/QPSK/16QAM (Thích ứng), OFDM (Anten kép)/SCFDE (Anten đơn)
Tốc độ dữ liệu trên không (Anten đơn/ Anten kép)	50-250kbps@250kHz (Anten kép) 125-500kbps@500kHz (Anten kép) 250-1000kbps@1MHz (Anten kép)
Chế độ đa truy cập	CSMA/TDMA
Kênh RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Công suất phát	10Watts x2 20Watts x2
Một chặng Khoảng cách liên lạc	30-100 km (LOS), 1-30 km (khu vực đô thị)
Chế độ làm việc	Điểm-điểm/Điểm-đa điểm/Đa điểm-đa điểm, Định tuyến động/Chuyển tiếp nhiều chặng, Sao/Đường/Mạng/Lai
Đầu nối	Cổng nối tiếp (hai chiều điểm-điểm, một chiều điểm-nhiều)/ Cổng mạng (unicast, multicast, broadcast)/Giọng nói, Vị trí (broadcast)
Độ trễ một chặng	Trung bình 7mS (1MHz BW)
Mã hóa	DES, AES128/256, SNOW3G/ZUC tùy chọn, Mã hóa chip/thẻ TF tùy chỉnh hoặc máy mã hóa bên ngoài
Chế độ chống nhiễu	Lựa chọn kênh quét phổ thủ công, Lựa chọn tần số thông minh nâng cao toàn dải (nhận biết phổ)/Nhảy tần thích ứng toàn dải FHSS/Chế độ chuyển vùng tùy chọn
Quản lý cục bộ/ Quản lý từ xa	Tần số hoạt động, băng thông kênh, ID mạng, cài đặt thông số công suất phát và các thông số khác, quét phổ, hiển thị thời gian thực và hồ sơ thống kê về cấu trúc liên kết mạng, cường độ trường liên kết tỷ lệ tín hiệu trên tạp âm, tải lên và tải xuống lưu lượng, khoảng cách nút, bản đồ điện tử GPS/Beidou, nhiệt độ/điện áp/giám sát nhiễu, nâng cấp phần mềm. Tắt tiếng và đánh thức từ xa tùy chọn
Khác	Thời gian khởi động nhỏ hơn 28 giây và thời gian truy cập/cập nhật/chuyển đổi mạng nhỏ hơn 1 giây. Không có giới hạn về dung lượng người dùng của một hệ thống duy nhất (256 nút trở lên) và số chặng trong mạng Mesh (Dữ liệu 15+ chặng, thoại 10+ chặng, video 8+ chặng). Tổng tổn thất tốc độ truyền cho hơn ba chặng nhỏ hơn 70%. Tự động theo dõi sóng mang, thích ứng với độ lệch tần số Doppler là ±6kHz, hỗ trợ di động giao tiếp ở tốc độ trên 7200 km/giờ (6 Mach, 2000 mét/giây).
Kích thước mạng/ Khả năng nhiều chặng	Một mạng có hơn 256 nút/15 chặng
Nhiệt độ hoạt động	-40ºC ~+80ºC
Cấp độ bảo vệ	IP66, IP67/IP68 Tùy chỉnh
Điện áp/Tiêu thụ điện năng	18-32VDC/Hoạt động 3-6A/Chế độ chờ 0.7-0.9A@16.8V, 10Watts x2 18-32VDC/Hoạt động 6-7A/Chế độ chờ 0.7-0.9A@20V, 20Watts x2
Lựa chọn nguồn	Cung cấp điện bằng pin Twist-Lock hoặc cáp chính
Pin	10-12/6-8 giờ cho pin lithium polymer 427/213Wh (Bộ đàm ba lô)
Kích thước/Trọng lượng	22.9x18.9x6.2cm/3.86kg, với pin 22.2V/213Wh Ba lô anten kép
Cài đặt/Màu sắc	4 Lỗ gắn/Đen, Xám sắt, Xanh quân đội Tùy chọn
Giao diện cơ bản	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Đầu vào DC
Nhấn để nói/ Giao diện phụ trợ	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Mở rộng mạng Tùy chọn	Định tuyến mạng công cộng/4G LTE, tích hợp WB-NB, Fiber, Vệ tinh
Chỉ báo trạng thái liên kết	Đỏ liên tục - Mạng không được kết nối Đỏ nhấp nháy - Bắt đầu/không kết nối với mạng Xanh lục liên tục - Mạng được kết nối Xanh lục nhấp nháy - Thoại PTT đã tắt
Chỉ báo liên kết RSSI	Xanh lục liên tục - Chất lượng liên kết tuyệt vời Xanh lam liên tục - Chất lượng liên kết tốt Vàng liên tục - Chất lượng liên kết ở mức trung bình Tím liên tục - Chất lượng liên kết hơi kém Đỏ liên tục - Chất lượng liên kết kém hoặc liên kết đã tắt
Giao diện quản lý/ Giao diện điều khiển	Quản lý mạng dựa trên web/GUI, API cho giao diện phát triển thứ cấp/SNMP



             Cấu trúc liên kết mạng hình sao I                         Cấu trúc liên kết mạng hình sao II                          Cấu trúc liên kết mạng hình sao III
